Willele : Fabricant de blocs de distribution électrique
Willele est un fabricant et fournisseur de confiance de composants électriques de haute qualité, spécialisé dans la conception et la production de Bloc de distribution électrique UKK et BorniersForte de nombreuses années d'expérience professionnelle, Willele s'engage à fournir des produits fiables répondant aux normes les plus exigeantes. sécurité et, Efficacité et durabilité.
Notre Bloc de distribution électrique UKK Conçus pour assurer une distribution électrique fiable et sécurisée sur une large gamme de systèmes électriques, ces produits sont un choix essentiel pour les ingénieurs, les installateurs et les utilisateurs industriels. Leur fabrication garantit des connexions stables, une installation facile et une performance durable, même dans des environnements difficiles.
Animée par l'innovation et un fort engagement envers la satisfaction client, Willele Willele continue d'établir la norme d'excellence en matière de technologie de distribution électrique. Que ce soit pour des applications industrielles ou des projets de gestion de l'énergie, Willele est votre partenaire de confiance. solutions électriques haut de gamme.
Conforme aux normes de sécurité mondiales
Grille de sélection des blocs de distribution UKK POWER
UKK 80A 1 entrée 6 sorties
Bloc de distribution
UKK 125A 1 entrée 11 sorties
Bloc de distribution
UKK 160A 1 entrée 11 sorties
Bloc de distribution
UKK 250A 1 entrée 11 sorties
Bloc de distribution
UKK 400A 1 entrée 11 sorties
Bloc de distribution
UKK 500A 1 entrée 11 sorties
Bloc de distribution
Spécifications du produit

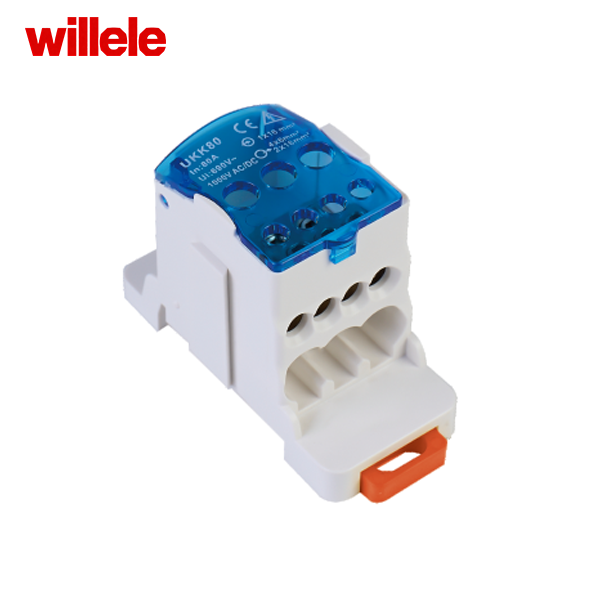

Présentation — Bloc de distribution UKK-80A (1 entrée, 6 sorties)
Le UKK-80A est un bloc de distribution compact permettant de diviser une alimentation entrante en six circuits de sortie. Doté d'un couvercle transparent à charnière pour une inspection visuelle rapide et d'une protection IP20, il est idéal pour les armoires électriques à espace restreint, les coffrets d'éclairage, les systèmes de contrôle CVC et les équipements OEM. Son boîtier est en PA66 ignifugé, tandis que ses conducteurs en cuivre/laiton nickelé garantissent une faible résistance de contact et une longue durée de vie.
- Courant
- 85 A
- Configuration des E/S
- 1 entrée / 6 sorties
- conducteur d'entrée
- 1 × 6–16 mm2
- Dimensions (L × L × H)
- 30 × 69 × 49 mm
- Bornes de sortie
- 4 × 2.5–6 mm2; 2 × 2.5–16 mm2
- Construction
- Boîtier en PA66 ; conducteurs en cuivre/laiton, nickelés
- Montage
- fixation sur rail DIN ou par vis
- Conformité
- Tension nominale : 690 V (CEI) ; Température de fonctionnement : −30 °C à +110 °C ; Indice de protection : IP20 ; UL94V-0
Fonctionnalités clés
- Empreinte compacte: 30×69×49 mm permet de gagner de la place dans les rails et les armoires grâce à des panneaux de petite taille.
- Bornes à vis fiables : Des connexions stables et une large gamme de puissances de sortie pour les charges mixtes.
- Couvercle transparent à charnière : ouvre pour faciliter l'accès aux outils et permet de vérifier rapidement l'insertion du conducteur et l'état de la vis.
- Matériaux durables : Le corps en PA66 ignifugé et les pièces conductrices nickelées résistent à la chaleur et à la corrosion.
- Montage flexible : Se fixe par clipsage sur rail DIN ou par vis pour une plus grande flexibilité d'agencement.
- Identification des couleurs disponible : Couvercles colorés en option pour simplifier l'étiquetage et la maintenance des circuits.
Applications
- Distribution de l'éclairage et circuits de dérivation dans les bâtiments commerciaux.
- Armoires de commande CVC et panneaux de petites machines.
- Armoires PLC/relais et équipements OEM nécessitant un routage organisé de un à plusieurs.
Notes d'installation et de câblage
- Vérifiez que les conducteurs sélectionnés correspondent aux plages d'entrée/sortie spécifiées avant le câblage.
- Dénudez le fil à la longueur correcte et assurez-vous que le conducteur nu soit entièrement placé sous la plaque de pression.
- Serrez les vis des bornes au couple recommandé par la norme de votre panneau ; vérifiez à nouveau après la première mise sous tension.
- Prévoir un dégagement suffisant pour la dissipation de la chaleur et un cheminement propre des câbles ; utiliser la couleur/les étiquettes du couvercle pour l’identification des circuits.

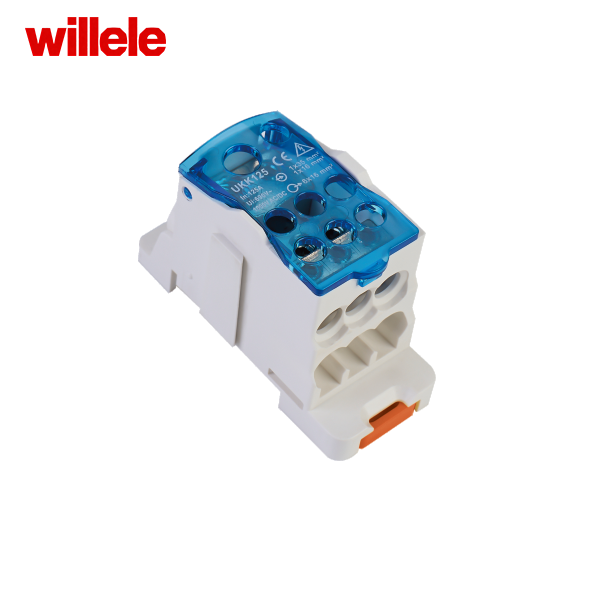

Présentation — Bloc de distribution UKK-125A (1 entrée, 6 sorties)
Le UKK-125A comble le fossé entre les solutions de distribution électrique compactes et de moyenne puissance. Il divise un seul câble d'alimentation en six circuits et accepte un conducteur d'entrée de plus grande section que le modèle 80 A, ce qui en fait une solution idéale pour les tableaux électriques, les armoires de distribution commerciales, les réseaux d'éclairage/CVC et les équipements OEM. Un couvercle transparent à charnière permet des contrôles visuels rapides tout en offrant une protection IP20 contre les contacts accidentels. Son boîtier robuste en PA66, avec conducteurs en cuivre/laiton nickelé, garantit une faible résistance de contact et une longue durée de vie.
- Courant
- 125–150 A
- Configuration des E/S
- 1 entrée / 6 sorties
- conducteur d'entrée
- 1 × 10–35 mm2
- Dimensions (L × L × H)
- 29 × 77 × 46 mm
- Bornes de sortie
- 6 × 2.5–16 mm2
- Construction
- Boîtier en PA66 ignifugé ; pièces conductrices en cuivre/laiton nickelé
- Montage
- fixation sur rail DIN ou par vis
- Conformité
- Tension nominale : 690 V (CEI) ; Température de fonctionnement : −30 °C à +110 °C ; Indice de protection : IP20 ; UL94V-0
Fonctionnalités clés
- Capacité d'entrée améliorée : accepte jusqu'à 35 mm2 à l'entrée, convient aux distributeurs plus lourds.
- Six sorties indépendantes : uniforme 2.5–16 mm2 La gamme simplifie la sélection et le câblage des branchements.
- Couvercle transparent à charnière : ouvre pour l'accès aux outils et permet une vérification instantanée de l'insertion du conducteur et de l'état de la vis.
- Profondeur et largeur compactes : Ses dimensions de 29×77×46 mm s'intègrent parfaitement dans les armoires de commande encombrées.
- Construction durable : Corps en PA66 pour l'isolation et la résistance à la flamme ; conducteurs nickelés pour la résistance à la corrosion et une conductivité stable.
- Montage flexible : Se fixe sur rail DIN ou se monte par vis pour une plus grande flexibilité d'installation.
Applications
- Panneaux de commande industriels et armoires de distribution nécessitant une dérivation d'alimentation de un à six circuits.
- Le réseau électrique principal d'un bâtiment commercial est divisé pour alimenter les zones d'éclairage et de chauffage, ventilation et climatisation.
- Panneaux de machines OEM et boîtiers PLC/relais nécessitant des terminaisons organisées et réparables.
Notes d'installation et de câblage
- Vérifiez que les sections des conducteurs se situent dans les plages d'entrée/sortie spécifiées avant le câblage.
- Dénudez le fil à la longueur correcte et assurez-vous que le conducteur nu soit entièrement placé sous la plaque de pression.
- Serrez les vis des bornes au couple recommandé par la norme de votre panneau ; vérifiez à nouveau après la mise sous tension initiale.
- Prévoir un cheminement/un dégagement pour la dissipation de la chaleur ; utiliser la couleur du couvercle ou des étiquettes pour l’identification et la maintenance du circuit.

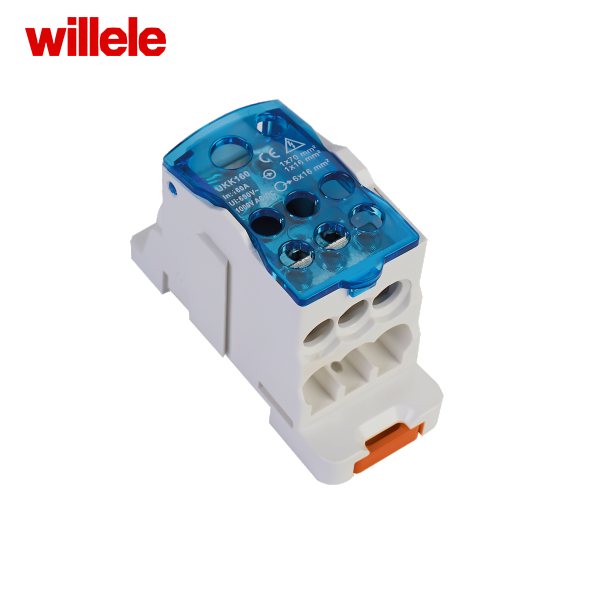

Présentation — Bloc de distribution UKK-160A (1 entrée, 6 sorties)
Le bloc de distribution UKK-160A, conçu pour les courants moyens à élevés, divise un départ en six branches tout en conservant un encombrement réduit. Son couvercle transparent à charnières permet une inspection visuelle et offre une protection IP20 contre les contacts accidentels. Le boîtier en PA66 ignifugé, associé à des conducteurs en cuivre/laiton nickelé, garantit une faible résistance de contact et une longue durée de vie dans les tableaux électriques industriels et commerciaux.
- Courant
- 160–200 A
- Configuration des E/S
- 1 entrée / 6 sorties
- Conducteur d'entrée (options)
- 1 × 6–16 mm2 or 1 × 10–70 mm2 (modèle/variante)
- Dimensions (L × L × H)
- 30 × 77 × 48 mm
- Bornes de sortie
- 6 × 1–16 mm2
- Construction
- Boîtier en PA66 ignifugé ; pièces conductrices en cuivre/laiton nickelé
- Montage
- fixation sur rail DIN ou par vis
- Conformité
- Tension nominale : 690 V (CEI) ; Température de fonctionnement : −30 °C à +110 °C ; Indice de protection : IP20 ; UL94V-0
Fonctionnalités clés
- Capacité d'alimentation plus élevée : Option d'entrée jusqu'à 70 mm2 Convient aux alimentateurs principaux et aux alimentateurs de machines plus lourds.
- Six sorties indépendantes : large 1–16 mm2 La gamme couvre les circuits et charges de dérivation mixtes.
- Couvercle transparent à charnière : ouvre pour l'accès aux outils et permet une confirmation instantanée de l'insertion du conducteur et de l'état de la vis.
- Construction robuste : Le corps en PA66 et les pièces conductrices nickelées résistent à la chaleur, aux vibrations et à la corrosion.
- Disposition compacte : Boîtier compact de 30×77×48 mm pour les armoires de commande encombrées.
- Montage flexible : se fixe par clips sur rail DIN ou par boulonnage à l'aide de vis, selon la configuration du panneau.
Applications
- Panneaux de commande industriels et armoires de distribution nécessitant une à six dérivations à 160–200 A.
- Panneaux de machines OEM, circuits principaux de CVC et circuits de commande de moteurs avec des conducteurs de sections mixtes.
- Armoires commerciales et d'infrastructure nécessitant un acheminement électrique organisé et facile d'entretien.
Notes d'installation et de câblage
- Vérifiez que les conducteurs d'alimentation et de dérivation correspondent aux plages spécifiées (voir les options d'entrée et de sortie ci-dessus).
- Dénudez à la longueur correcte ; enfoncez complètement le conducteur sous la plaque de pression avant de serrer.
- Serrer les vis des bornes au couple prescrit par votre panneau ; revérifier après la mise sous tension initiale ou après une exposition aux vibrations.
- Prévoir un espace pour le passage des câbles et la ventilation ; utiliser les couleurs/étiquettes du couvercle pour une identification claire du circuit.

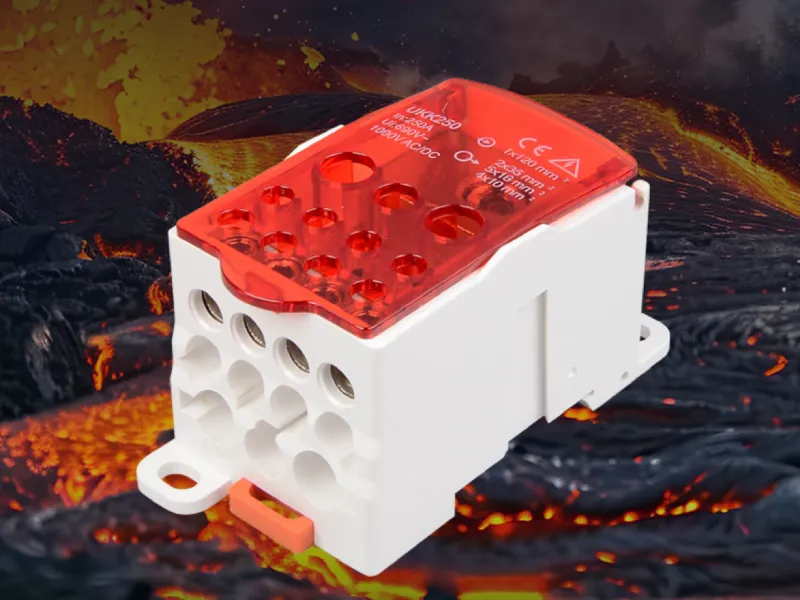

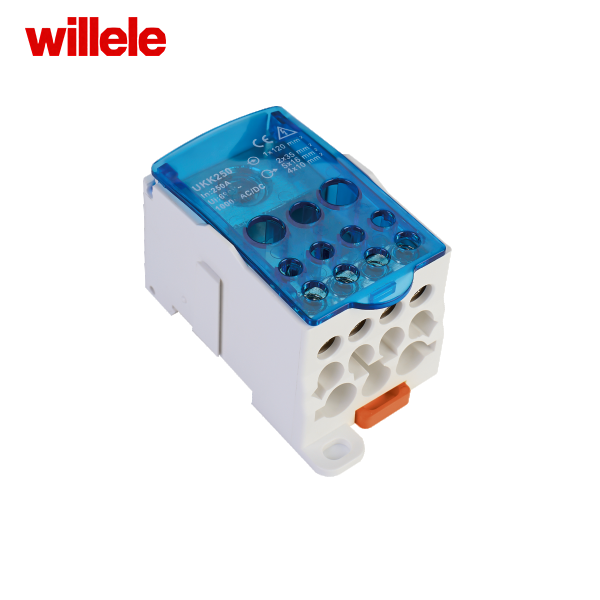

Présentation — Bloc de distribution UKK-250A (1 entrée, 11 sorties)
Le bloc de distribution UKK-250A, à haute capacité, permet d'acheminer un départ vers onze circuits. Il allie robustesse et compacité, ce qui en fait un choix fiable pour les armoires électriques industrielles, les réseaux d'alimentation de machines et les coffrets de distribution commerciaux. Son couvercle transparent à charnières permet un contrôle visuel rapide tout en offrant une protection IP20 contre les contacts accidentels. Le boîtier en PA66 et les conducteurs en cuivre/laiton nickelé garantissent une faible résistance de contact et une longue durée de vie.
- Courant
- 250–255 A
- Configuration des E/S
- 1 entrée / 11 sorties
- conducteur d'entrée
- 1 × 35–120 mm2
- Dimensions (L × L × H)
- 47 × 96 × 50 mm
- Bornes de sortie
- 2 × 6–35 mm2; 5 × 2.5–16 mm2; 4 × 2.5–10 mm2
- Construction
- Boîtier en PA66 ignifugé ; pièces conductrices en cuivre/laiton nickelé
- Montage
- fixation sur rail DIN ou par vis
- Conformité
- Tension nominale : 690 V (CEI) ; Température de fonctionnement : −30 °C à +110 °C ; Indice de protection : IP20 ; UL94V-0
Fonctionnalités clés
- Onze sorties indépendantes : Trois groupes de tailles de sortie couvrent diverses charges de branchement avec un minimum d'adaptateurs.
- Capacité d'alimentation élevée : accepte jusqu'à 120 mm2 sur l'entrée pour les alimentations principales et les alimentateurs de machines.
- Couvercle transparent à charnière : ouvre pour l'accès aux outils et permet une vérification instantanée de l'insertion du conducteur et de l'état de la vis.
- Carrosserie compacte : Son format compact de 47×96×50 mm simplifie la disposition des panneaux et le cheminement des câbles.
- Matériaux durables : Corps en PA66 pour l'isolation et la résistance à la flamme ; conducteurs nickelés résistants à la corrosion et à la chaleur.
- Installation souple : se fixe sur un rail DIN ou se boulonne avec des vis selon la conception du meuble.
- Identification des couleurs disponible : Les couvercles colorés optionnels facilitent l'étiquetage et la maintenance des circuits.
Applications
- Panneaux de commande industriels et sections MCC nécessitant une dérivation de puissance un-à-plusieurs à ~250 A.
- Armoires de distribution commerciales et d'infrastructures avec des conducteurs de tailles et de charges mixtes.
- Conduites d'alimentation pour machines OEM, circuits de commande de moteurs et distribution auxiliaire dans les cellules d'automatisation.
Notes d'installation et de câblage
- Vérifiez que les conducteurs d'alimentation et de dérivation se situent dans les plages d'entrée/sortie spécifiées.
- Dénudez le fil à la longueur correcte et assurez-vous que le conducteur nu est entièrement placé sous la plaque de pression avant de serrer.
- Serrer les vis des bornes au couple prescrit par votre panneau ; revérifier après la mise sous tension initiale ou après une exposition aux vibrations.
- Préserver l'espace nécessaire au passage des câbles et à la ventilation ; utiliser la couleur/les étiquettes du couvercle pour simplifier l'identification du circuit.

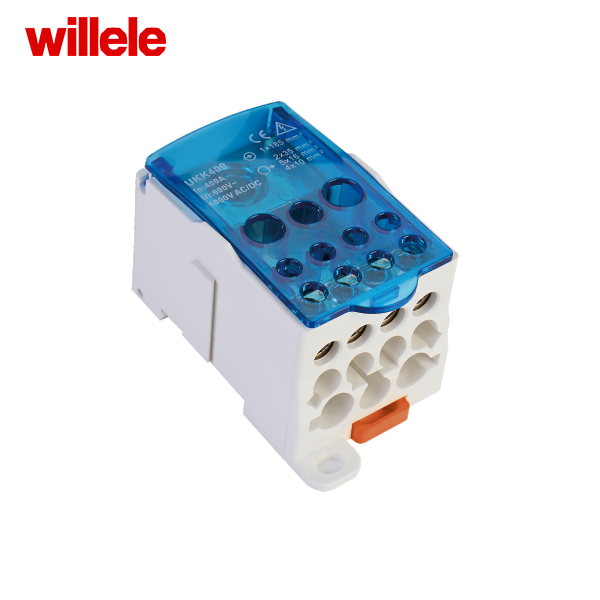

Présentation — Bloc de distribution UKK-400A (1 entrée, 11 sorties)
Le bloc de distribution UKK-400A est un bloc robuste conçu pour le raccordement fiable de plusieurs circuits électriques dans les tableaux industriels et commerciaux. Doté d'une entrée et de onze sorties compatibles avec différentes sections de conducteurs, il simplifie le câblage et facilite la maintenance des charges mixtes. Un couvercle transparent à charnière permet une inspection visuelle rapide et offre une protection IP20 contre les contacts accidentels, tandis que le boîtier en PA66 ignifugé et les conducteurs en cuivre/laiton nickelé garantissent une faible résistance de contact et une longue durée de vie.
- Courant
- 335 A
- Configuration des E/S
- 1 entrée / 11 sorties
- conducteur d'entrée
- 1 × 1–185 mm2
- Dimensions (L × L × H)
- 47 × 96 × 50 mm
- Bornes de sortie
- 3 × 2–25 mm2; 5 × 1–16 mm2; 4 × 4–10 mm2
- Construction
- Boîtier en PA66 ignifugé ; pièces conductrices en cuivre/laiton nickelé
- Montage
- fixation sur rail DIN ou par vis
- Conformité
- Tension nominale : 690 V (CEI) ; Température de fonctionnement : −30 °C à +110 °C ; Indice de protection : IP20 ; UL94V-0
Fonctionnalités clés
- Branchement à haute capacité : Onze sorties à fixation individuelle, réparties en trois groupes de taille, prennent en charge diverses charges et schémas de câblage.
- Acceptation des gros mangeoires : entrée jusqu'à 185 mm2 pour les alimentations principales et les alimentateurs de machines plus lourds.
- Couvercle transparent à charnière : Contrôles visuels rapides de l'insertion du conducteur et de l'état de la vis ; ouverture pour un accès facile aux outils.
- Construction durable : Corps en PA66 pour l'isolation et la résistance à la flamme ; conducteurs nickelés assurant un contact stable et à faible résistance.
- Montage flexible : Se fixe sur rail DIN ou se boulonne avec des vis en fonction de la configuration de l'armoire.
- Identification des couleurs disponible : Les couvercles colorés (en option) permettent d'organiser les circuits et d'accélérer la maintenance.
Applications
- Panneaux de commande industriels, sections MCC et armoires de distribution de classe ~335 A.
- Conduites d'alimentation et distribution auxiliaire pour machines OEM avec conducteurs de sections mixtes.
- Armoires commerciales/d'infrastructure nécessitant un routage un-à-plusieurs organisé et facile à entretenir.
Notes d'installation et de câblage
- Vérifiez que les conducteurs d'alimentation et de dérivation se situent dans les plages d'entrée/sortie spécifiées.
- Dénudez le conducteur à la longueur requise ; assurez-vous qu'il soit entièrement placé sous la plaque de pression avant de serrer.
- Serrez les vis des bornes conformément aux normes de votre panneau ; revérifiez après la mise sous tension initiale ou après une exposition aux vibrations.
- Prévoir un espace suffisant pour le passage des câbles et la dissipation de la chaleur ; utiliser des couleurs/étiquettes de couvercle pour une identification claire des circuits.
Présentation — Bloc de distribution UKK-500A (1 entrée, 11 sorties)
Le modèle UKK-500A, le plus puissant de la gamme UKK, est conçu pour les applications exigeantes de distribution d'énergie de type « un à plusieurs » dans les appareillages industriels et commerciaux. Il combine une entrée à courant élevé avec onze sorties remplaçables, un couvercle transparent à charnière pour des contrôles visuels rapides et une protection IP20 contre les contacts accidentels. Son boîtier en PA66 ignifugé et ses conducteurs en cuivre/laiton nickelé garantissent une faible résistance de contact et une longue durée de vie, même dans les environnements les plus difficiles.
- Courant
- 500–520 A
- Configuration des E/S
- 1 entrée / 11 sorties
- conducteur d'entrée
- 1 × 2–215 mm2 (câble); option de barre omnibus: 3×15–8×24 mm (rectangulaire)
- Dimensions (L × L × H)
- 47 × 96 × 50 mm
- Bornes de sortie
- Plusieurs cavités sur de larges plages allant jusqu'à environ 2 à 24 mm2 (Dépend du modèle/de la variante ; optimisé pour les circuits de branchement mixtes)
- Construction
- Boîtier en PA66 ignifugé ; pièces conductrices en cuivre/laiton nickelé
- Montage
- fixation sur rail DIN ou par vis
- Conformité
- Tension nominale : 690 V (CEI) ; Température de fonctionnement : −30 °C à +110 °C ; Indice de protection : IP20 ; UL94V-0
Fonctionnalités clés
- Capacité maximale de la gamme : Intensité nominale de 500 à 520 A avec une tolérance jusqu'à 215 mm2 câble ou barre omnibus rectangulaire.
- Onze sorties à limitation individuelle : La large gamme de conducteurs permet de mélanger les tailles de câbles d'alimentation et les charges sur un même bloc.
- Couvercle transparent à charnière : Vérification visuelle rapide de l'insertion du conducteur et de l'état de la vis ; accès facile aux outils.
- Construction robuste à faible résistance : Corps en PA66 et pièces conductrices nickelées pour une résistance à la chaleur et à la corrosion.
- Installation souple : Se fixe par clipsage sur rail DIN ou par boulonnage à l'aide de vis, selon la configuration du panneau.
- Identification des couleurs disponible : Les couvercles colorés optionnels facilitent l'étiquetage et les processus de maintenance.
Applications
- Tableaux de distribution industriels, centres de commande de moteurs (CCM) et armoires de distribution nécessitant un raccordement multiple à courant élevé.
- Conduites d'alimentation électrique, groupes de moteurs et distribution auxiliaire pour machines OEM dans les cellules d'automatisation.
- Panneaux commerciaux et d'infrastructures où un routage organisé et fonctionnel pour des conducteurs de tailles mixtes est nécessaire.
Notes d'installation et de câblage
- Vérifiez que les conducteurs d'alimentation et de dérivation se situent dans les plages d'entrée/sortie spécifiées ; choisissez l'entrée par câble ou par barre omnibus selon les besoins.
- Dénuder à la longueur appropriée ; insérer complètement le conducteur sous la plaque de pression avant de serrer.
- Serrez les vis des bornes au couple recommandé par la norme de votre panneau ; vérifiez à nouveau après la mise sous tension initiale ou l’exposition aux vibrations.
- Prévoir un espace pour le passage des câbles et la ventilation ; utiliser des couleurs/étiquettes sur les couvercles pour une identification et une maintenance claires des circuits.
Pourquoi choisir WILLELE ?
WILLELE conçoit et fabrique des composants de connexion électrique fiables pour les professionnels. Ingénieurs et acheteurs nous choisissent pour la qualité de fabrication constante, la conception pratique et le service réactif que nous proposons pour les projets résidentiels, commerciaux et industriels.
Si vous préférez UKK POWER Blocs de distributionVoici ce qui nous distingue :
- Qualité éprouvée — Chaque unité est fabriquée à partir de matériaux robustes et subit des contrôles internes rigoureux afin de garantir des performances sûres et constantes sur le terrain.
- Gamme de couverture complète — Des blocs compacts 1 entrée/6 sorties aux modèles robustes 1 entrée/11 sorties (80 A à 500 A), la gamme couvre la plupart des besoins en armoires et panneaux.
- Conception facilitant l'installation — Des marquages clairs, un serrage sécurisé, un encombrement réduit et des couvercles d'inspection relevables accélèrent l'installation et la maintenance.
- Valeur réelle — Une construction durable et des prix compétitifs contribuent à réduire le coût total de possession sans compromettre la sécurité ni la fiabilité.
- Support réactif — Expédition rapide et documentation technique utile, avec une équipe prête à vous assister de la sélection au service après-vente.
Tableau des dimensions et des tailles du bloc de distribution d'énergie UKK
| NOM DU PRODUIT | LIGNES D'ENTRÉE/SORTIE | DIMENSIONS EXTÉRIEURES (LARGEUR × LONGUEUR × HAUTEUR) | ZONE DE CÂBLAGE |
|---|---|---|---|
| UKK80A | 1 Entrée 6 Sortie | 30 × 69 × 46 |
1 Ligne d'entrée : 6–16 mm2 4 lignes de sortie : 2.5–6 mm2 2 lignes de sortie : 2.5–16 mm2 |
| UKK125A | 1 Entrée 6 Sortie | 29 × 70 × 46 |
1 Ligne d'entrée (optionnelle) : 6–16 mm2 1 Ligne d'entrée (optionnelle) : 10–35 mm2 6 lignes de sortie : 2.5–16 mm2 |
| UKK160A | 1 Entrée 6 Sortie | 29 × 70 × 46 |
1 Ligne d'entrée (optionnelle) : 6–16 mm2 1 Ligne d'entrée (optionnelle) : 10–70 mm2 6 lignes de sortie : 2.5–16 mm2 |
| UKK250A | 1 Entrée 11 Sortie | 50 × 96 × 49 |
1 Ligne d'entrée : 35–120 mm2 2 lignes d'entrée : 6–35 mm2 5 lignes de sortie : 2.5–16 mm2 4 lignes de sortie : 2.5–10 mm2 |
| UKK400A | 1 Entrée 11 Sortie | 50 × 96 × 49 |
1 Ligne d'entrée : 95–185 mm2 2 lignes d'entrée : 6–35 mm2 5 lignes de sortie : 2.5–16 mm2 4 lignes de sortie : 2.5–10 mm2 |
| UKK500A | 1 Entrée 11 Sortie | 50 × 96 × 49 |
1 Ligne d'entrée : 3×15 mm – 8×24 mm (barre omnibus) 2 lignes d'entrée : 6–35 mm2 5 lignes de sortie : 2.5–16 mm2 4 lignes de sortie : 2.5–10 mm2 |
WILLELE Excellente sélection de matériaux, conception standard
Conducteur en laiton nickelé
Bloc conducteur en laiton à haute conductivité et faible dégagement de chaleur, avec une finition nickelée durable pour une résistance à la corrosion et un contact stable dans le temps. Vis à six pans creux de précision assurant un serrage puissant, une résistance au dévissage et un maintien optimal même sous vibrations.
Housse de protection transparente
(Articulé à 90°)
Le couvercle transparent à charnière s'ouvre à environ 90° pour faciliter l'accès aux outils et permettre une inspection visuelle instantanée du positionnement des fils et de l'état des vis. Il offre une protection contre les contacts accidentels (IP20) et contribue à prévenir tout contact accidentel lors de la maintenance.
Boîtier isolant et ignifugé PA66
Le boîtier moulé en PA66 offre une excellente isolation électrique, une résistance aux chocs et aux solvants. Ignifugé selon la norme UL94V-0, il fonctionne dans une large plage de températures, de -30 °C à +110 °C, garantissant sa fiabilité même dans les environnements les plus exigeants.
Montage sur rail DIN et par vis
Deux options de montage pour une configuration flexible des panneaux : installation rapide par encliquetage sur rail DIN ou fixation sécurisée par vis. Différentes tailles UKK peuvent être combinées sur le même rail, simplifiant la conception des armoires et les extensions futures.
UKK : INSTALLATION RAPIDE ET CÂBLAGE FACILE
Une installation correcte garantit des performances et une sécurité optimales. Suivez ces étapes simples pour câbler votre bloc de distribution UKK.
Préparez les outils adéquats. Utilisez le tournevis/embout hexagonal spécifié et une pince à dénuder appropriée ; vérifiez que la taille des conducteurs correspond aux caractéristiques du modèle.
Dénudez et insérez les conducteurs. Dénudez le fil à la longueur recommandée et insérez complètement le cuivre nu dans la cavité — assurez-vous qu'il soit entièrement placé sous la plaque de pression.
Serrer au couple approprié. Serrez les vis hexagonales au couple spécifié et effectuez un test de traction légère pour vérifier la bonne fixation de chaque conducteur.
Terminer et vérifier. Disposez soigneusement les câbles, fermez le couvercle à charnière, étiquetez les circuits et effectuez une dernière inspection avant la mise sous tension.
Pour connaître les longueurs de bande et les valeurs de couple spécifiques à chaque modèle, veuillez vous référer au manuel d'installation dans la section Ressources de notre site Web.
Plus qu'un fabricant de blocs de distribution d'énergie UKK
Nous ne nous contentons pas de livrer du matériel : nous vous aidons à construire une distribution d'énergie plus sûre et plus propre. De la sélection initiale à l'assistance sur site, notre équipe vous apporte des réponses rapides, une ingénierie pratique et une livraison fiable pour que votre projet respecte les délais.
Consultation d'experts
Que votre besoin soit simple ou complexe, nos ingénieurs analysent la charge, le calibre des conducteurs, les entrées/sorties et l'environnement afin de vous recommander le modèle UKK et les accessoires adaptés. Nous pouvons vous fournir des schémas, des fiches techniques et des notes de câblage pour une validation rapide.
Recommandations de sélection de produits
Vous ne savez pas quel modèle UKK convient ? Envoyez-nous votre valeur nominale (80 A–500 A), vos entrées/sorties et vos plages de câblage ; nous vous confirmerons la référence exacte, vous proposerons des alternatives si nécessaire et vous indiquerons le prix et le délai de livraison (généralement sous 12 heures).
Soutien logistique et expédition
De la préparation des documents d'exportation à l'étiquetage des cartons et à la palettisation, nous organisons un transport fiable de notre usine à votre site, selon des Incoterms flexibles. Vous bénéficiez d'estimations de livraison précises, d'un suivi et de mises à jour régulières pour assurer le bon déroulement de votre production.
Orientation et soutien
Besoin d'aide lors de l'installation ? Notre équipe technique peut vous conseiller sur les longueurs de bande, les couples de serrage et les options de montage (rail DIN ou vis). Pour les projets de plus grande envergure, nous proposons une assistance à distance ou l'intervention d'un technicien sur site.
Blocs de distribution électrique — Foire aux questions
Qu'est-ce qu'un bloc de distribution électrique et où est utilisé le bloc de la série UKK ?
A bloc de distribution d'alimentation (Série UKK) divise un câble d'alimentation entrant en plusieurs circuits de sortie à l'intérieur des panneaux de commande et des tableaux de distribution. Les blocs UKK sont compacts et sécurisés contre les contacts accidentels (IP20) avec des couvercles transparents à charnières pour une inspection visuelle rapide dans les armoires industrielles et commerciales.
Comment choisir le bon bloc de distribution électrique (UKK) ?
Associez trois éléments : note actuelle (80A–500A), I / O (1 entrée/6 sorties ou 1 entrée/11 sorties), et gammes de conducteurs Pour les mangeoires et les branches. Exemples de choix :
- UKK-80A — 1 entrée/6 sorties ; entrée 6–16 mm² ; sorties 2.5–6 et 2.5–16 mm².
- UKK-125A — 1 entrée/6 sorties ; entrée 10–35 mm² ; sorties 6×2.5–16 mm².
- UKK-160A — 1 entrée/6 sorties ; entrée jusqu'à 70 mm² (variante) ; sorties 6×1–16 mm².
- UKK-250A — 1 entrée/11 sorties ; entrée 35–120 mm² ; sorties 2×6–35, 5×2.5–16, 4×2.5–10 mm².
- UKK-400A — 1 entrée/11 sorties ; entrée 1–185 mm² ; sorties 3×2–25, 5×1–16, 4×4–10 mm².
- UKK-500A — 1 entrée/11 sorties ; entrée 2–215 mm² (barre omnibus 3×15–8×24 mm) ; sorties jusqu'à ~2–24 mm².
Comment câbler un bloc de distribution électrique ?
Utilisez l'embout hexagonal et la pince à dénuder appropriés ; dénudez le conducteur à la longueur indiquée ; insérez-le complètement sous la plaque de pression ; serrez au couple spécifié ; effectuez un test de traction léger ; acheminez le câble proprement et refermez le couvercle. Pour connaître les longueurs de dénudage et les couples de serrage spécifiques à chaque modèle, consultez le manuel d'installation UKK.
Quelles sont la longueur de la bande et le couple de serrage ?
Les valeurs varient selon le modèle et la taille de la cavité. Consultez toujours le tableau de la fiche technique. Évitez le serrage excessif et vérifiez le couple de serrage après la première mise sous tension ou après toute exposition aux vibrations. Vous avez besoin du tableau exact ? Contactez-nous et nous vous l’enverrons immédiatement.
Quelles sont les sections de câble compatibles avec chaque bloc de distribution électrique UKK ?
Aperçu rapide (voir les fiches techniques pour les groupes de cavités) :
- 80A — Entrée 6–16 mm² ; sorties 2.5–6 et 2.5–16 mm²
- 125A — Entrée 10–35 mm²; sorties 2.5–16 mm²
- 160A — Entrée jusqu'à 70 mm² (variante) ; sorties 1–16 mm²
- 250A — Entrée 35–120 mm² ; sorties 6–35 / 2.5–16 / 2.5–10 mm²
- 400A — Entrée 1–185 mm² ; sorties 2–25 / 1–16 / 4–10 mm²
- 500A — Entrée 2–215 mm² (ou barre omnibus 3×15–8×24 mm) ; sorties jusqu'à ~2–24 mm²
Montage sur rail DIN ou montage par vis : lequel choisir pour les blocs de distribution électrique ?
Rail DIN permet une installation rapide et un repositionnement facile ; montage à vis Il est plus adapté à une installation permanente ou dans des zones à fortes vibrations. UKK convient aux deux.
Les couvertures sont-elles de couleurs différentes ? Que signifient ces couleurs ?
Des couvercles sont disponibles en bleu / rouge / jaune / vertDe nombreux utilisateurs associent des couleurs aux phases, aux niveaux de tension ou aux groupes de circuits ; veillez à utiliser une légende cohérente dans vos schémas.
Quels matériaux et certifications utilisent les blocs de distribution électrique UKK ?
Boîtier : PA66 (UL94V-0). Conducteurs : cuivre/laiton nickelé. Protection : IP20Tension nominale : jusqu’à 690 V (CEI). Température de fonctionnement : de −30 °C à +110 °C. Montage : sur rail DIN ou par vis.
Proposez-vous des échantillons ? Quels sont vos critères de quantité minimale de commande, de prix et de délai de livraison ?
Échantillons : généralement 3-7 jours ouvrésLa quantité minimale de commande est flexible pour les modèles standards. Les prix et les délais de livraison dépendent du modèle, de la quantité et de la couleur. Envoyez-nous vos besoins et nous vous ferons parvenir un devis avec un délai de livraison estimé (généralement sous [délai à préciser]). de 12 heures.
Contactez-NousQuelle est la garantie?
Les blocs de distribution électrique UKK sont équipés d'un garantie de 3 ansChaque unité est testée avant livraison.
La connaissance sur Blocs de distribution d'énergie
A bloc de distribution d'alimentation Les blocs de distribution électrique UKK distribuent un câble d'alimentation entrant vers plusieurs circuits de sortie à l'intérieur des panneaux de commande et des tableaux de distribution. Ils sont équipés d'un couvercle transparent à charnière pour Protection tactile IP20, ce qui permet une inspection rapide et une maintenance plus sûre des armoires industrielles et commerciales.
Pour un flux de travail de connexion étape par étape, consultez notre Guide de câblage et la fin de la page QFP.
- Panneaux de commande, MCC et armoires de distribution (raccordement un-à-plusieurs)
- Machines industrielles et équipements OEM
- Commandes CVC et automatisation des bâtiments
- Sous-systèmes d'énergie renouvelable
- Bâtiments commerciaux, centres de données et télécommunications
Les borniers permettent de relier les fils point à point. Blocs de distribution d'énergie Les modèles de la série UKK, par exemple, sont optimisés pour les connexions multiples et supportent généralement des courants plus élevés, des sections de câbles différentes, des cavités groupées et un couvercle à charnière IP20. Si vous hésitez entre les deux, consultez notre Guide de sélection.
Veuillez tenir compte des facteurs suivants avant de commander :
- Note actuelle: UKK 80A / 125A / 160A / 250A / 400A / 500A
- Disposition des E/S : 1 entrée/6 sorties (compact) ou 1 entrée/11 sorties (plus de circuits)
- Gammes de conducteurs : Les dimensions des fils d'alimentation et de dérivation doivent correspondre à chaque groupe de cavités.
- Montage: Fixation sur rail DIN (modulaire) ou par vis (permanente / hautes vibrations) — en savoir plus Rail DIN
- Sécurité et matériaux : PA66 UL94V-0, couvercle IP20, −30 °C à +110 °C
Parcourez les modèles dans le onglets de sélection: UKK-80A, UKK-125A, UKK-160A, UKK-250A, UKK-400A, UKK-500A.
- Tension nominale: jusqu'à 690 V (CEI)
- Protection: Couvercle transparent à charnière IP20 — voir Code IP
- Le logement : PA66 ignifugé, UL94V-0
- Conducteurs Cuivre/laiton nickelé pour une faible résistance et une protection contre la corrosion
- Température de fonctionnement: −30°C à +110°C
- Montage: Rail DIN ou fixation par vis
- Dénuder à la longueur spécifiée et insérer complètement le conducteur sous la plaque de pression.
- Serrer au couple recommandé ; effectuer un test de traction légère
- Utilisez la taille de cavité appropriée ; ne doublez pas les cavités sauf indication contraire dans la fiche technique.
- Étiquetez les circuits, acheminez les câbles proprement et refermez le couvercle pour une protection IP20.
- Vérifiez à nouveau le serrage après la première mise sous tension ou exposition aux vibrations.
