Comment choisir l'isolateur de barre omnibus basse tension adapté à votre projet d'appareillage de commutation

Choisir l'isolateur de barre omnibus basse tension adapté est une décision cruciale qui influe directement sur la sécurité, la fiabilité et la durée de vie de votre installation de distribution. Face à la complexité et aux exigences croissantes des systèmes électriques, le rôle des isolateurs de barre omnibus a évolué : de simples éléments de support, ils sont devenus des solutions d'ingénierie sophistiquées capables de résister aux contraintes mécaniques, aux charges électriques et aux aléas environnementaux. Ce guide complet vous présente les points essentiels à prendre en compte, les spécifications techniques et les critères de sélection pour garantir une performance optimale de votre projet de distribution.

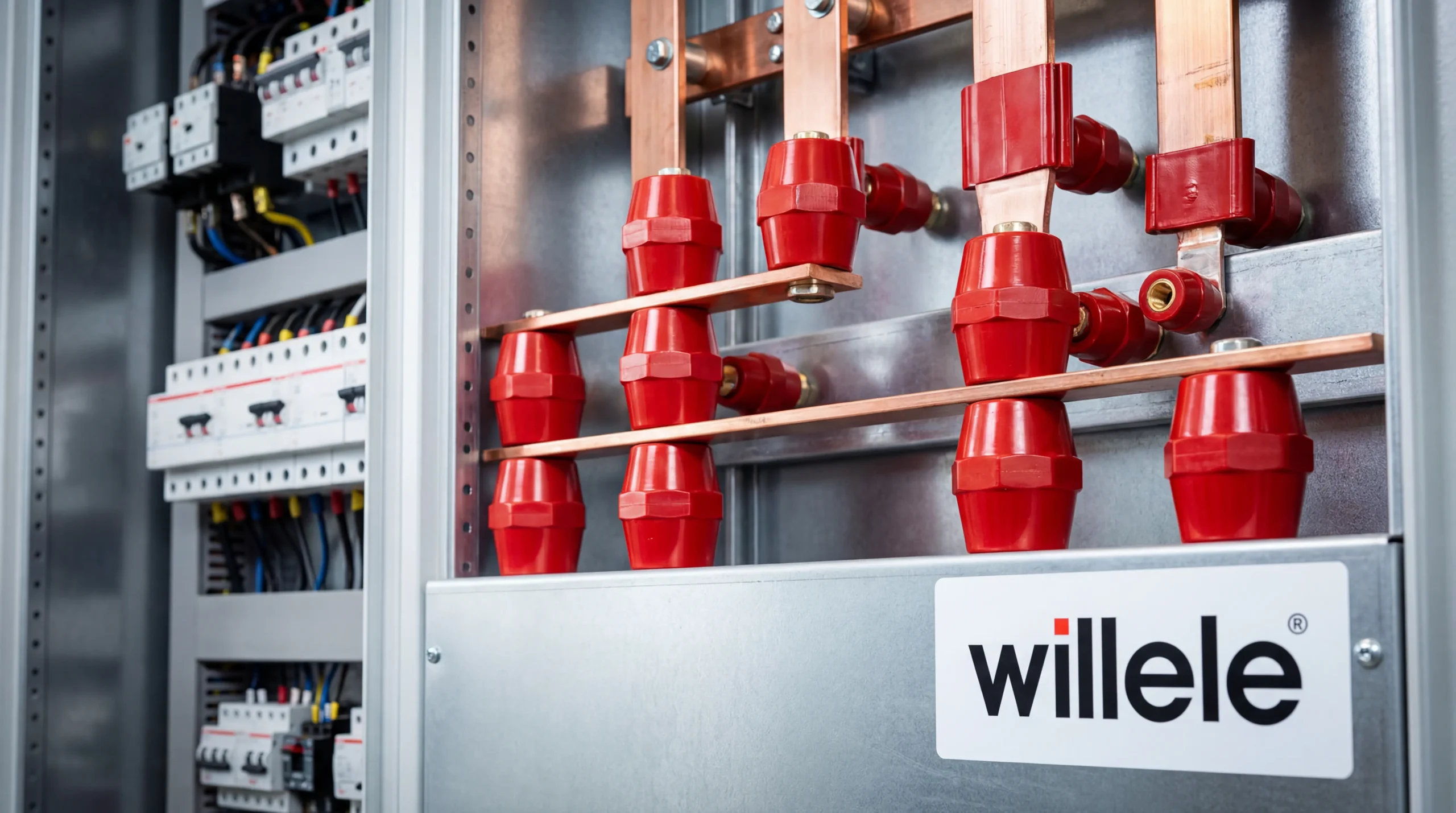

Comprendre les isolateurs de barres omnibus basse tension : fondements de la sécurité électrique

Les isolateurs de barres omnibus basse tension constituent l'interface essentielle entre les barres omnibus conductrices et l'enveloppe métallique mise à la terre des systèmes de distribution. Ces composants doivent assurer une isolation électrique robuste tout en supportant mécaniquement les barres omnibus transportant des courants importants. Dans les applications basse tension — généralement définies comme des systèmes fonctionnant en dessous de 1 000 V CA ou 1 500 V CC — les performances de l'isolateur influent directement sur la fiabilité du système, la sécurité du personnel et l'efficacité opérationnelle.

Les isolateurs de barres omnibus modernes ont considérablement évolué par rapport aux modèles traditionnels en porcelaine. Les matériaux de pointe actuels, notamment les thermoplastiques techniques et les résines composites, offrent des performances supérieures, telles qu'une rigidité diélectrique accrue, des propriétés mécaniques améliorées et une meilleure résistance aux facteurs environnementaux. Comprendre ces avancées en matière de matériaux est essentiel pour faire des choix éclairés et adaptés aux exigences spécifiques de votre projet.

Le paysage de la distribution électrique a considérablement évolué avec la multiplication des systèmes d'énergies renouvelables, des centres de données et de l'automatisation industrielle. Ces applications exigent des isolateurs de barres omnibus capables de supporter des densités de courant plus élevées, de résister à des cycles thermiques fréquents et de maintenir des performances constantes quelles que soient les conditions environnementales. Par conséquent, le processus de sélection est devenu plus complexe et nécessite une évaluation minutieuse de multiples paramètres techniques, au lieu de se fier uniquement aux tensions nominales.

Critères de sélection critiques pour les isolateurs de barres omnibus basse tension

Tension nominale et rigidité diélectrique

La tension nominale représente la tension de fonctionnement continue maximale que l'isolateur peut supporter en toute sécurité. Cependant, se concentrer uniquement sur la tension nominale néglige des facteurs cruciaux tels que les surtensions transitoires, la tenue aux impulsions et les exigences en matière de distance de fuite. La rigidité diélectrique, mesurée en kV/mm, indique la capacité de l'isolateur à résister au claquage électrique sous contrainte. Pour les applications basse tension, les isolateurs offrent généralement une rigidité diélectrique comprise entre 15 et 30 kV/mm, les valeurs précises dépendant de la composition du matériau et des procédés de fabrication.

La distance de fuite, soit le chemin le plus court à la surface de l'isolateur entre les parties conductrices, revêt une importance particulière dans les environnements contaminés, humides ou sujets à la condensation. Les normes internationales, telles que la CEI 60664-1, définissent des distances de fuite minimales en fonction du degré de pollution et de la catégorie de surtension. Le choix d'isolateurs présentant une distance de fuite adéquate prévient le cheminement de surface et garantit une fiabilité à long terme, même dans des conditions environnementales difficiles.

Capacité de transport de courant et performances thermiques

Bien que les isolateurs ne conduisent pas le courant, ils doivent résister aux effets thermiques générés par l'échauffement des barres omnibus. La capacité de transport de courant de votre système de barres omnibus influe directement sur la charge thermique subie par les isolateurs. L'élévation de température dans les barres omnibus entraîne une dilatation thermique, des contraintes mécaniques et une dégradation potentielle des matériaux isolants si elle n'est pas correctement gérée.

Les matériaux isolants haute performance conservent leurs propriétés mécaniques et électriques sur une large plage de températures, généralement de -40 °C à +130 °C, voire plus. La température de transition vitreuse (Tg) des isolateurs thermoplastiques représente un seuil critique au-delà duquel les propriétés du matériau se modifient significativement. Le choix d'isolateurs aux caractéristiques thermiques appropriées garantit la stabilité dimensionnelle, prévient le fluage et assure une force de serrage constante sur les barres omnibus tout au long de la plage de températures de fonctionnement.

Résistance mécanique et tenue aux courts-circuits

Les isolateurs de barres omnibus doivent assurer un support mécanique robuste face aux charges statiques dues au poids des barres et aux forces dynamiques lors des courts-circuits. Les courants de court-circuit génèrent des forces électromagnétiques considérables — souvent supérieures à 10 fois le courant nominal — qui engendrent des contraintes mécaniques importantes sur les isolateurs et leurs points de fixation. La résistance mécanique des isolateurs, généralement caractérisée par la résistance en porte-à-faux ou la charge de rupture, doit être supérieure à ces forces, avec des marges de sécurité suffisantes.

Les isolateurs modernes sont conçus avec des structures renforcées, des géométries optimisées et des matériaux à haute résistance pour supporter les forces de court-circuit. Les thermoplastiques renforcés de fibres de verre et les composites thermodurcissables offrent des rapports résistance/poids exceptionnels, permettant des conceptions compactes sans compromettre les performances mécaniques. Lors de l'évaluation des spécifications mécaniques, il convient de prendre en compte à la fois la résistance à la rupture et les caractéristiques de déformation sous charge, car une déformation excessive peut compromettre les distances d'isolement.

Sélection des matériaux : Comparaison des technologies d'isolation

Considérations environnementales et normes de protection

Les facteurs environnementaux influencent considérablement les performances et la durée de vie des isolateurs. L'humidité, les températures extrêmes, l'exposition aux produits chimiques, les rayonnements UV et la contamination affectent différemment les matériaux isolants. La connaissance de votre environnement d'installation permet de choisir les matériaux et les mesures de protection appropriés.

L'indice de protection (IP) définit le niveau de protection de l'enveloppe contre les corps solides et les liquides. Pour les applications d'appareillage de commutation, les indices courants vont de IP20 (protection de base en intérieur) à IP65 (étanche à la poussière et résistant aux jets d'eau pour les environnements difficiles). Le matériau isolant doit être en adéquation avec la stratégie globale de protection de l'enveloppe et conserver ses performances même en cas d'infiltration d'humidité ou de contamination.

Les installations côtières, les sites industriels exposés à des produits chimiques et les applications extérieures présentent des défis spécifiques. Les embruns salés, les atmosphères acides ou alcalines et les polluants industriels peuvent accélérer la corrosion de surface et la dégradation des matériaux. Le choix d'isolateurs dotés d'une résistance adaptée – par exemple, des formulations stabilisées aux UV pour une utilisation extérieure ou des compositions résistantes aux produits chimiques pour les environnements industriels – garantit un fonctionnement fiable et durable.

Exigences en matière de conformité aux normes et de certification

Les normes internationales et régionales fournissent des cadres essentiels pour la sélection, les essais et l'application des isolateurs. Parmi les normes clés figurent la CEI 61439 pour les appareillages basse tension, la CEI 60664-1 pour la coordination de l'isolation et la norme UL 508 pour les équipements de commande industriels nord-américains. Le respect de ces normes garantit que les isolateurs répondent aux exigences minimales de sécurité et de performance.

Au-delà de la conformité de base, les certifications tierces délivrées par des organismes tels que UL, CE, CCC et GOST offrent une vérification indépendante de la qualité et des performances des produits. Ces certifications exigent souvent des tests rigoureux, notamment des tests de tenue diélectrique, des cycles thermiques, des essais de charge mécanique et une évaluation de l'inflammabilité. Le choix d'isolateurs certifiés réduit les risques liés aux projets et facilite l'obtention des autorisations réglementaires.

Les certifications de matériaux telles que la conformité RoHS (restriction des substances dangereuses) et l'enregistrement REACH (réglementation européenne sur les produits chimiques) revêtent une importance croissante. Les réglementations environnementales et les initiatives de développement durable des entreprises stimulent la demande d'isolateurs fabriqués à partir de matériaux conformes et dont le profil environnemental est documenté. L'engagement de Willele à produire des produits respectueux de l'environnement et conformes à la directive RoHS s'inscrit pleinement dans cette évolution.

Considérations d'installation et meilleures pratiques

Une installation correcte influe directement sur les performances des isolateurs et la fiabilité du système. La préparation de la surface de montage, le respect des couples de serrage et la vérification des dégagements constituent des étapes d'installation essentielles. Les isolateurs doivent être montés sur des surfaces propres et planes, avec des fixations appropriées serrées au couple prescrit par le fabricant. Un serrage excessif peut fissurer le corps de l'isolateur, tandis qu'un serrage insuffisant entraîne des mouvements et des risques de défauts électriques.

Les distances d'isolement électriques entre les pièces sous tension et les surfaces mises à la terre doivent être conformes aux normes applicables en fonction du niveau de tension, du degré de pollution et de la catégorie d'isolation. La vérification tridimensionnelle des distances d'isolement lors de la conception permet d'éviter des modifications coûteuses sur site. Les outils de CAO modernes et les jumeaux numériques permettent une analyse virtuelle des distances d'isolement avant l'installation physique.

Les méthodes de raccordement des barres omnibus influent sur les contraintes mécaniques exercées sur les isolateurs. Les assemblages boulonnés nécessitent une gestion rigoureuse du couple de serrage afin d'éviter une concentration excessive de contraintes. L'utilisation de gaines thermorétractables pour l'isolation des barres omnibus – une spécialité de Willele – offre une protection supplémentaire contre les contacts accidentels et les agressions environnementales. Correctement appliquées, les gaines thermorétractables optimisent les performances des isolateurs en fournissant des couches d'isolation supplémentaires et une protection mécanique accrue.

Analyse comparative : configurations d'isolateurs

Fonctionnalités avancées et tendances en matière d'innovation

L'évolution de la technologie des isolateurs de barres omnibus se poursuit grâce à des innovations répondant aux nouvelles exigences applicatives. Les fonctions intégrées de surveillance de la température permettent une maintenance prédictive en détectant les anomalies de chauffage avant toute défaillance. Certains isolateurs de pointe intègrent des capteurs ou des matériaux indicateurs de température qui changent de couleur à l'approche des limites thermiques.

Les systèmes d'isolateurs modulaires à démontage rapide facilitent l'installation et la maintenance. Leur conception réduit le temps d'assemblage tout en préservant des performances mécaniques et électriques optimales. La tendance aux systèmes de barres omnibus préfabriquées avec isolateurs intégrés rationalise la fabrication des appareillages de commutation et améliore la constance de la qualité.

Les progrès en science des matériaux continuent d'améliorer les performances des isolateurs. Les matériaux nanocomposites intégrant des nanoparticules de céramique renforcent la rigidité diélectrique et la conductivité thermique. Les formulations auto-extinguibles, dotées d'une résistance à la flamme améliorée, surpassent les exigences standard et offrent des marges de sécurité accrues. Les recherches menées en permanence par Willele sur les formulations thermoplastiques avancées et les technologies de rétraction thermique placent l'entreprise à la pointe de l'innovation dans le domaine des isolateurs.

Analyse coûts-avantages et considérations relatives à la propriété totale

Le coût initial d'un isolateur ne représente qu'une partie du coût total de possession. Une analyse plus complète du cycle de vie, prenant en compte la main-d'œuvre à l'installation, les besoins de maintenance, la fréquence de remplacement et les coûts d'indisponibilité du système, permet d'obtenir une vision économique plus globale. Les isolateurs de qualité supérieure, dotés de matériaux aux propriétés exceptionnelles et d'une conception robuste, offrent généralement un coût total de possession inférieur malgré un prix d'achat plus élevé.

La standardisation des isolateurs pour plusieurs projets réduit la complexité des stocks et les coûts d'approvisionnement. Le choix d'isolateurs polyvalents, compatibles avec différentes tailles et configurations de barres omnibus, permet de réaliser des économies d'échelle. Toutefois, cette standardisation doit être conciliée avec les exigences spécifiques à chaque application afin d'éviter toute surspécification ou tout compromis sur les performances.

Les conditions de garantie et le support du fabricant influencent la valeur à long terme. Les fabricants réputés comme Willele fournissent une documentation technique complète, un support en ingénierie d'application et un service client réactif. Ces facteurs réduisent les risques liés aux projets et facilitent la réussite des installations, notamment pour les applications complexes ou exigeantes.

Protocoles d'assurance qualité et de test

Un processus rigoureux d'assurance qualité garantit que les isolateurs répondent aux spécifications et fonctionnent de manière fiable tout au long de leur durée de vie. Le contrôle qualité en production comprend la vérification dimensionnelle, les essais de matériaux et la validation des performances électriques. Des protocoles de test par lots vérifient la rigidité diélectrique, les propriétés mécaniques et la résistance environnementale des lots de production.

Les essais de type réalisés selon les normes internationales valident les performances de conception dans des conditions extrêmes. Ces essais complets comprennent des essais de tenue en haute tension, des simulations de court-circuit, des cycles thermiques et un vieillissement accéléré. Les rapports d'essais des laboratoires accrédités fournissent une preuve objective des capacités et de la conformité du produit.

Les protocoles d'inspection et de maintenance en service prolongent la durée de vie des isolateurs et préviennent les défaillances. Un contrôle visuel visant à détecter les fissures, les décolorations ou la contamination doit être effectué lors des opérations de maintenance régulières. L'imagerie thermique permet d'identifier les points chauds indiquant des problèmes de connexion ou une dégradation de l'isolateur. L'établissement de programmes de maintenance préventive, basés sur les recommandations du fabricant et l'expérience d'exploitation, optimise la fiabilité.

Lignes directrices de sélection spécifiques à l'application

Les différentes applications d'appareillage de commutation présentent des exigences spécifiques qui influencent le choix des isolateurs. Les centres de commande de moteurs, soumis à des cycles fréquents de démarrage et d'arrêt, subissent des variations thermiques et des vibrations mécaniques qui nécessitent des isolateurs robustes. Dans les bâtiments commerciaux, les tableaux de distribution privilégient la compacité et la rentabilité, tout en respectant les normes de sécurité.

Les applications de contrôle des procédés industriels peuvent être exposées à des produits chimiques, à des températures extrêmes ou à une forte contamination. Le choix d'isolateurs présentant une résistance environnementale appropriée permet d'éviter les défaillances prématurées. Les systèmes de distribution électrique des centres de données exigent une fiabilité élevée et font souvent appel à des isolateurs haut de gamme aux performances améliorées.

Les applications d'énergies renouvelables, notamment les onduleurs solaires et les convertisseurs d'éoliennes, présentent des profils de fonctionnement exigeants, caractérisés par d'importantes variations de température et des commutations à haute fréquence. Les isolateurs utilisés dans ces applications doivent résister aux contraintes électriques générées par l'électronique de puissance tout en conservant leurs performances sur une large plage de températures.

Collaborer avec les fabricants : L'avantage Willele

Le partenariat avec des fabricants d'isolateurs expérimentés garantit une expertise technique précieuse et un soutien à l'application. La spécialisation de Willele dans les gaines thermorétractables et les produits d'isolation électrique offre des avantages uniques pour les projets d'appareillage de commutation. Son équipe d'ingénieurs accompagne le choix des produits, propose des solutions sur mesure pour répondre aux exigences spécifiques et résout les problèmes techniques.

La gamme complète de produits Willele comprend des isolateurs de barres omnibus disponibles en diverses configurations, dimensions et matériaux. Cette diversité permet un approvisionnement centralisé, simplifiant la logistique et garantissant la compatibilité des composants. Les certifications de qualité et la conformité aux normes internationales assurent la performance des produits et leur acceptation réglementaire.

Grâce à ses capacités de production, notamment en matière de procédés de moulage avancés, de formulation de matériaux et de contrôle qualité, Willele garantit une qualité de produit constante. Son engagement envers l'amélioration continue et la satisfaction client a fait de l'entreprise un partenaire de confiance pour les fabricants d'équipements électriques et les intégrateurs de systèmes du monde entier.

Conception évolutive de vos appareillages de commutation

Anticiper les besoins futurs dès la conception initiale évite les mises à niveau coûteuses et prolonge la durée de vie du système. Le choix d'isolateurs aux performances supérieures aux exigences minimales permet de s'adapter à une éventuelle augmentation de la charge ou à des changements d'application. Les conceptions modulaires facilitent les mises à niveau et les modifications sans remplacement complet du système.

Les tendances émergentes, telles que l'électrification croissante, l'intégration des énergies renouvelables et les technologies de réseaux intelligents, influencent les exigences en matière d'appareillage de commutation. Les isolateurs supportant des densités de courant plus élevées, des capacités de surveillance améliorées et des performances environnementales accrues permettent aux systèmes de répondre aux exigences futures. Se tenir informé des évolutions technologiques et des révisions des normes garantit la modernité et la compétitivité des conceptions.

Les critères de développement durable influencent de plus en plus le choix des produits. Les isolateurs fabriqués à partir de matériaux recyclables, produits selon des procédés respectueux de l'environnement et conçus pour une longue durée de vie, s'inscrivent dans les objectifs environnementaux des entreprises. L'engagement de Willele en faveur de pratiques de fabrication durables et d'une gestion responsable des produits soutient les initiatives de développement durable de ses clients.

Questions fréquentes

Q : Quelle est la durée de vie typique des isolateurs de barres omnibus basse tension ?

A: Les isolateurs de barres omnibus de haute qualité ont généralement une durée de vie de 20 à 30 ans, voire plus, lorsqu'ils sont correctement sélectionnés et installés. Leur durée de vie dépend des conditions d'exploitation, des facteurs environnementaux et de la qualité des matériaux. Un contrôle et un entretien réguliers permettent d'en prolonger la durée de vie.

Q : Puis-je utiliser le même isolateur pour des barres omnibus de tailles différentes ?

R : De nombreux isolateurs acceptent des barres omnibus de dimensions variées dans des plages spécifiées. Cependant, vérifiez que le mécanisme de serrage, la surface de contact et le support mécanique de l'isolateur sont adaptés à la taille et à l'intensité nominale de votre barre omnibus.

Q : Comment déterminer la distance de fuite requise pour mon application ?

A: Les exigences en matière de distance de fuite dépendent de la tension du système, du degré de pollution (1-4) et de la catégorie de surtension (I-IV) selon la norme IEC 60664-1. Consultez la norme ou travaillez avec des fabricants comme Willele pour déterminer les spécifications appropriées.

Q : Quelle est la différence entre les isolateurs thermoplastiques et les isolateurs thermodurcissables ?

A : Les matériaux thermodurcissables (époxy, polyester) durcissent de manière irréversible et offrent d'excellentes performances à haute température et une grande résistance chimique. Les thermoplastiques (nylon, polycarbonate) peuvent être refondus et sont généralement plus faciles à mettre en œuvre et moins coûteux. Le choix dépend des exigences spécifiques de l'application.

Q : Les isolateurs de barres omnibus nécessitent-ils un remplacement périodique ?

A : Les isolateurs n'ont pas d'intervalle de remplacement défini, mais doivent être inspectés lors de la maintenance de routine. Remplacez les isolateurs présentant des fissures, une décoloration, des traces de frottement ou des dommages mécaniques. Les systèmes présentant des défauts électriques ou des surchauffes nécessitent une inspection immédiate.

Q : En quoi les gaines thermorétractables complètent-elles les isolateurs de barres omnibus ?

A: Les gaines thermorétractables offrent des couches d'isolation supplémentaires sur les barres omnibus, améliorant ainsi la sécurité électrique et la protection de l'environnement. Les produits thermorétractables spécialisés de Willele fonctionnent en synergie avec les isolateurs de barres omnibus pour créer des systèmes d'isolation complets répondant aux exigences de sécurité les plus strictes.
