BARRA COLLETTIVA E GUIDA DIN

WILLELE fornisce alta qualità barre di distribuzione a pettine in rame e Guide DIN per un collegamento affidabile dei circuiti e un assemblaggio di pannelli modulari.
distribuzione di fase e sbarre dell'interruttore automatico garantire un'eccellente conduttività e una spaziatura precisa, mentre Guide DIN sono realizzati in acciaio zincato o alluminio per un montaggio facile e sicuro.

Tutti i prodotti soddisfano ISO, CE, UL, CSA e RoHS requisiti, con opzioni di lunghezza, passo e colore dell'isolamento personalizzati per adattarsi a diverse marche di interruttori.
WILLELE fornisce soluzioni durevoli ed efficienti per installazioni elettriche compatte, sicure e standardizzate.

La nostra gamma di prodotti per sbarre collettrici

Scopri la selezione completa di WILLELE barre di rame Progettati per connessioni di potenza pulite, efficienti e standardizzate. Ogni modello garantisce una vestibilità precisa, una conduttività costante e una semplice integrazione per quadristi e applicazioni OEM.

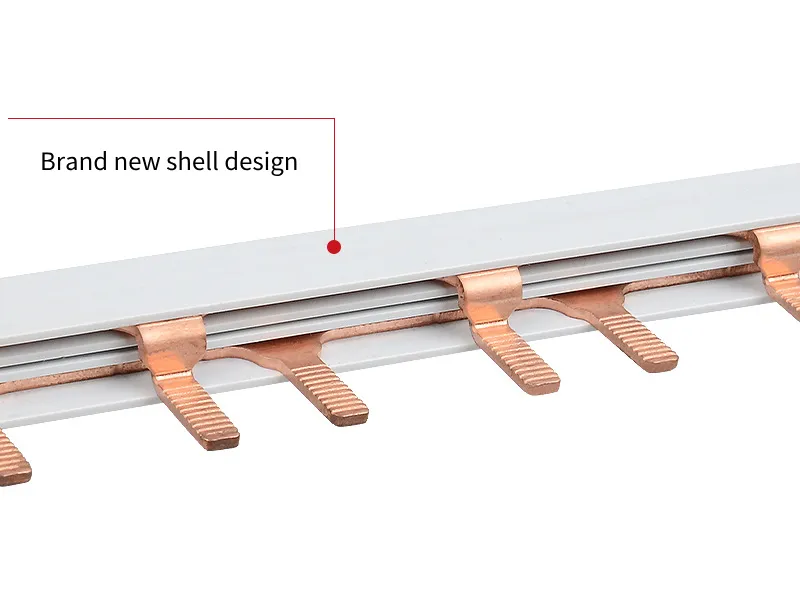

Barre di distribuzione per interruttori automatici a forcella

Accessori per sbarre collettrici e guida DIN

Perché scegliere WILLELE per le tue esigenze di sbarre collettrici e guide DIN

Configurazioni personalizzate: I tipi di filettatura (maschio/femmina, misti), le altezze, i diametri e gli inserti possono essere personalizzati in base al vostro disegno.

Guida basata sulle applicazioni: Il nostro team ti aiuta a trovare la distanza di dispersione, il carico meccanico e il metodo di montaggio più adatti alle specifiche del tuo pannello.

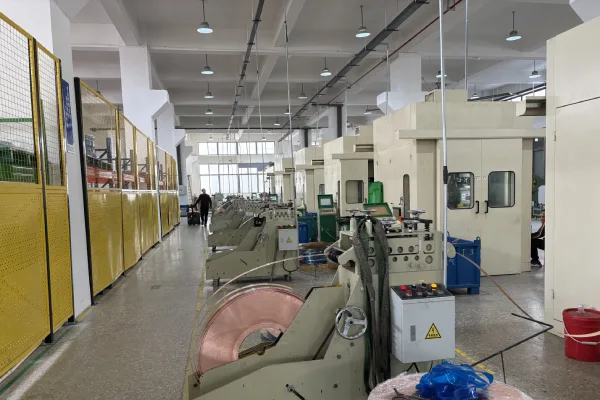

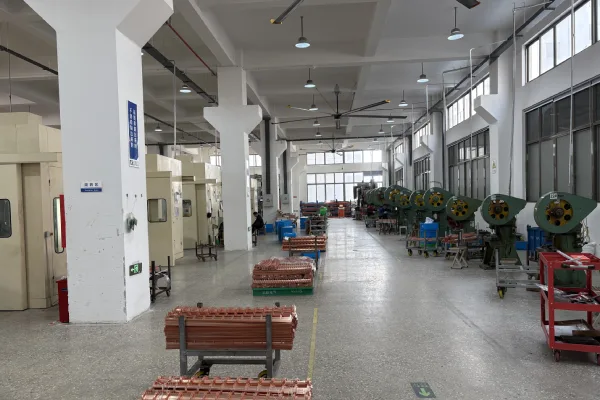

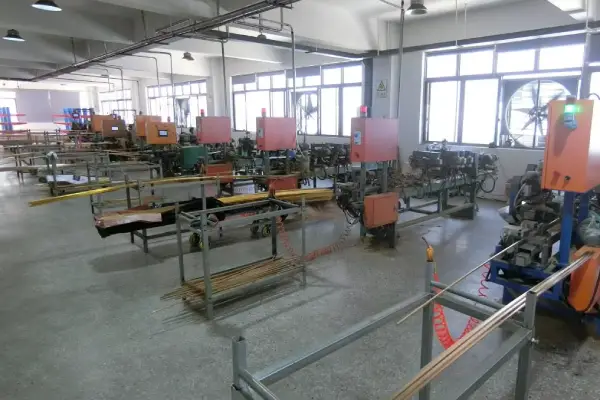

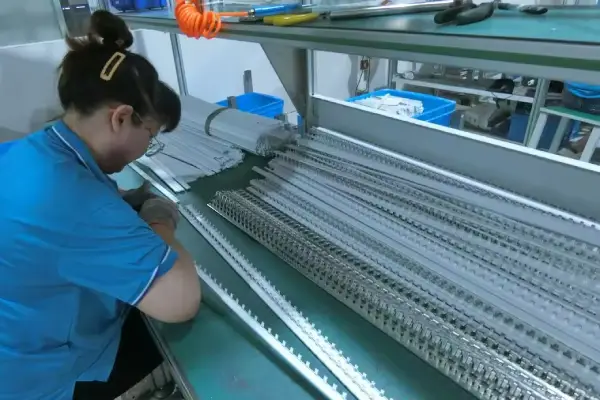

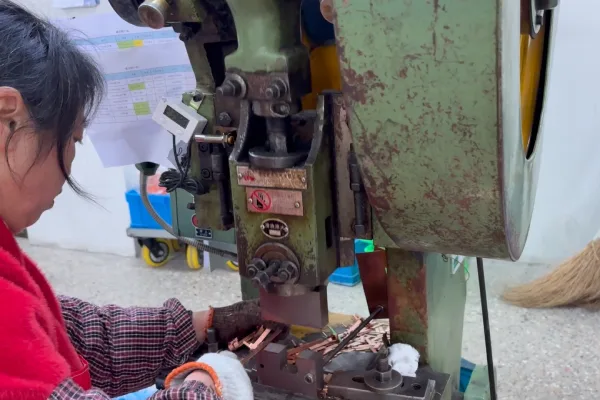

Produzione stabile e controllo qualità: Stampaggio controllato, sbavatura e controlli visivi al 100% garantiscono superfici lisce e prestazioni di coppia ripetibili.

Garanzia di fornitura: Quantità minime flessibili, supporto per i campioni e consegna puntuale per progetti OEM/ODM.

OTTIENI IL CATALOGO COMPLETO

WILLELE Gamma completa di sbarre MCB e accessori

WILLELE offre una selezione completa di Sbarre MCB e accessori compatibili per un assemblaggio sicuro ed efficiente dei circuiti. La nostra gamma comprende tutti i componenti essenziali, dalle barre in rame e ottone ai terminali modulari e alla ferramenta di montaggio DIN, garantendo un'integrazione affidabile in diversi sistemi di interruttori.

Accessori disponibili:
• Terminali per sbarre collettrici
• Connettori
• Copertura protettiva a 5 poli e ponti alari
• Barre collettrici di assemblaggio della padella
• Barra di rame
• Morsettiera in ottone
• Barra di ottone
• Scatola morsettiera

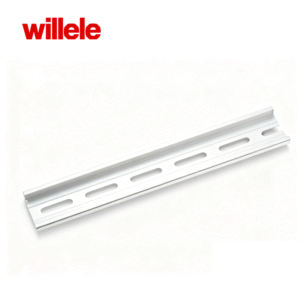

• Guide DIN in acciaio e alluminio

Artigianato di precisione e materiali di qualità superiore

Rame conduttivo di alta qualità

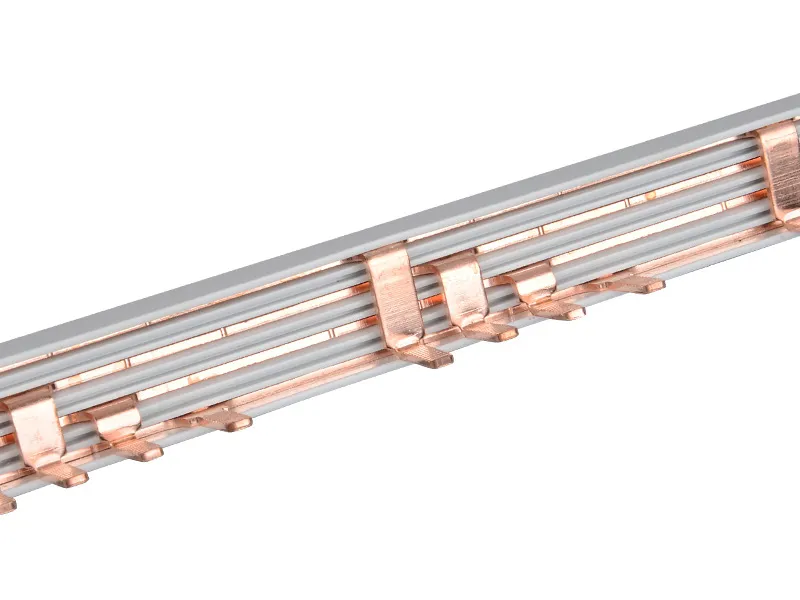

Le sbarre WILLELE sono realizzate in rame laminato ad alta purezza (o alluminio su richiesta) per ottenere un'eccellente conduttività elettrica e prestazioni meccaniche elevate. I denti di contatto sono perfettamente interbloccati per garantire un montaggio sicuro e un'affidabilità a lungo termine.

Finitura raffinata e dimensioni precise

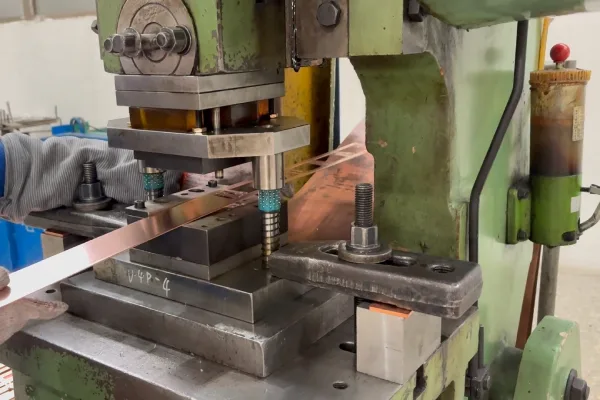

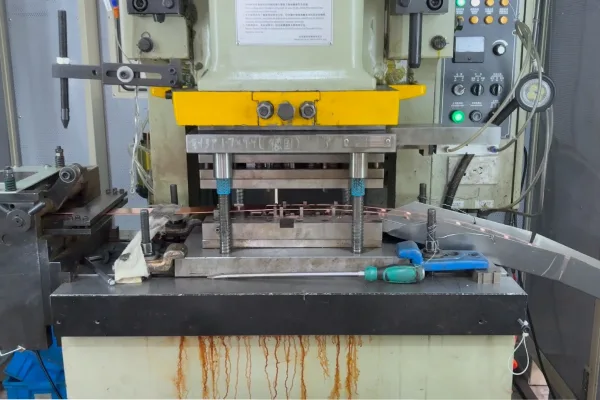

Ogni barra collettrice viene sottoposta a formatura di precisione e trattamento superficiale per una finitura liscia e priva di sbavature. Un rigoroso controllo dimensionale garantisce larghezza e planarità costanti, in conformità con gli standard di installazione internazionali.

Qualità costante

Ogni lotto di produzione segue procedure di fabbricazione uniformi, garantendo una consistenza stabile, un allineamento preciso e prestazioni elettriche affidabili di cui i costruttori di quadri possono fidarsi.

Dimensioni e tabella delle misure delle barre collettrici MCB

WILLELE fornisce molteplici configurazioni delle sbarre collettrici per adattarsi a vari tipi di collegamento MCB.
Tutti i modelli condividono uno standard sezione trasversale di 8–16 mm², con lunghezze disponibili di 210 mm, 1000 mm e 1016 mm, e valutato per 50-80 A capacità attuale.
Ogni tipo è progettato per un allineamento di fase accurato e una trasmissione di corrente affidabile in sistemi monofase, bifase, trifase e quadrifase.

BARRA COLLETTIVA TIPO PIN

BARRA COLLETTIVA TIPO FORCELLA

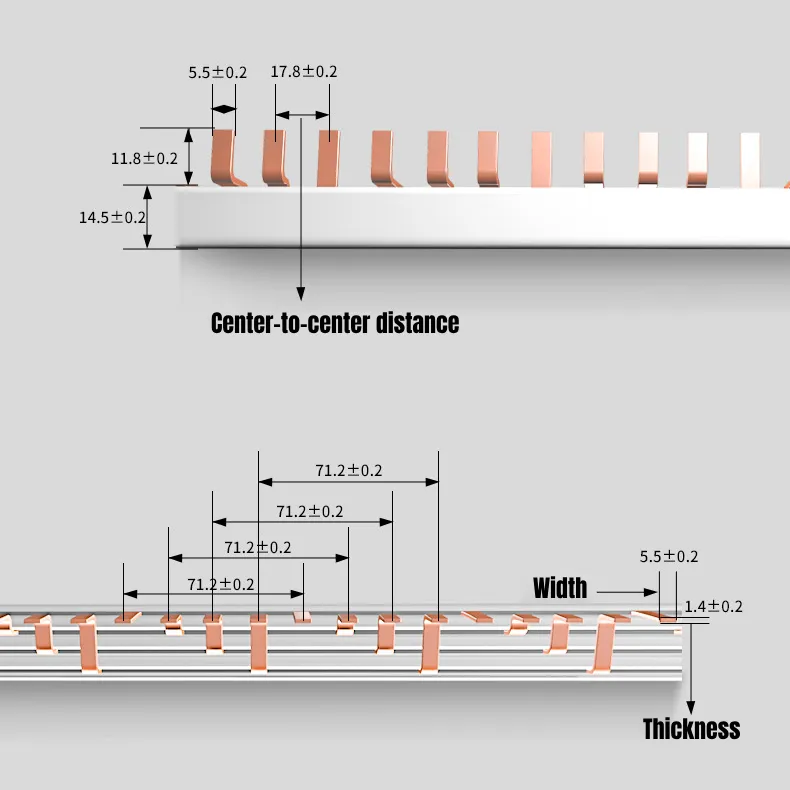

DIMENSIONI DI INGOMBRO E DI INSTALLAZIONE

Dimensioni e tabella delle misure delle barre collettrici MCB

Serie di modelli	Fasi	Sezione trasversale	Opzioni di lunghezza (mm)	Corrente massima (A)
S-1L	1 fase	8–16 mm²	210, 1000, 1016	50-80
S-2L	2 fase	8–16 mm²	210, 1000, 1016	50-80
S-3L	3 fase	8–16 mm²	210, 1000, 1016	50-80
S-4L	4 fase	8–16 mm²	210, 1016	50-80
S-3L + N	3P+N	8–16 mm²	210, 1000	50-80
P-1L	1 fase	8–16 mm²	210, 1000, 1016	50-80
P-2L	2 fase	8–16 mm²	210, 1000, 1016	50-80
P-3L	3 fase	8–16 mm²	210, 1000, 1016	50-80
P-4L	4 fase	8–16 mm²	210, 1016	50-80
P-1 + N	1P+N	8–16 mm²	210, 1000	50-80
P-1 + N-LE	1P + N-LE	8–16 mm²	210, 1000	50-80
C-1L	1 fase	8–16 mm²	210, 1000, 1016	50-80
C-2L	2 fase	8–16 mm²	210, 1000, 1016	50-80
C-3L	3 fase	8–16 mm²	210, 1000, 1016	50-80
C-4L	4 fase	8–16 mm²	210, 1016	50-80

Dimensioni della barra collettrice MCB a forcella

Serie di modelli	Fasi	Tipo connettore	Sezioni trasversali	Opzioni di lunghezza (mm)	Corrente massima (A)
F-1L	1 fase	Forcella (M6)	8–16 mm²	210, 1000, 1016	50-80
F-2L	2 fase	Forcella (M6)	8–16 mm²	210, 1000, 1016	50-80
F-3L	3 fase	Forcella (M6)	8–16 mm²	210, 1000, 1016	50-80
F-3L (M5)	3 fase	Forcella (M5)	8–16 mm²	210, 1000, 1016	50-80
F-4L	4 fase	Forcella (M6)	8–16 mm²	210, 1016	50-80
G-1L	1 fase	Forcella (M6)	8–16 mm²	210, 1000, 1016	50-80
G-2L	2 fase	Forcella (M6)	8–16 mm²	210, 1000, 1016	50-80
G-3L	3 fase	Forcella (M6)	8–16 mm²	210, 1000, 1016	50-80
G-4L	4 fase	Forcella (M6)	8–16 mm²	210, 1016	50-80
G-3L + N	3P+N	Forcella (M6)	8–16 mm²	210, 1000	50-80

Più di un semplice produttore di sbarre collettrici

Da WILLELE, uniamo prodotti affidabili a un supporto reattivo. Manteniamo elevati standard qualitativi e personalizziamo i dettagli del tuo progetto, così puoi realizzare pannelli puliti e affidabili, nei tempi previsti.

Consulenza di servizio

Hai specifiche semplici o una domanda veloce? Il nostro team offre consigli pratici e di livello ingegneristico per aiutarti a scegliere il modello e la configurazione giusti senza doverti preoccupare di nulla.

Raccomandazioni sulle sbarre collettrici

Non sei sicuro di quale tipo di interruttore sia adatto alla marca o al passo del tuo interruttore? Ti forniremo consigli chiari e specifici per il progetto (perno o forcella, opzioni di fase, lunghezze, isolamento) senza alcun costo.

Supporto logistico e di spedizione

Hai bisogno di aiuto per trasportare le merci dal nostro stabilimento alla tua sede? Possiamo coordinare gli spedizionieri, ottimizzare gli imballaggi e suggerire percorsi per garantire consegne prevedibili ed economiche.

Supporto per l'installazione

Dalla coppia terminale all'adattamento del passo, i nostri ingegneri offrono una guida passo passo per un'installazione senza intoppi. È disponibile assistenza da remoto; ove possibile, è possibile organizzare un intervento in loco tramite partner locali.

WILLELE Isolatore per sbarre collettrici

Risorse di conoscenza per esperti sulle barre collettrici degli interruttori automatici

1) Che cos'è una barra elettrica?

An barra elettrica (spesso abbreviato in bus bar) è una barra di rame o alluminio altamente conduttiva che funge da nodo di alimentazione comune all'interno di quadri di distribuzione e quadri elettrici. Riceve energia dall'alimentatore principale e la ridistribuisce a più circuiti in uscita o MCB, riducendo la complessità del cablaggio, la resistenza e la caduta di tensione.
Per le applicazioni degli interruttori automatici miniaturizzati (MCB), le sezioni trasversali comuni sono 8–16 mm²e le lunghezze standard includono 210 mm, 1000 mme 1016 mmin 1P, 2P, 3P, 4P, 1P+N, 3P+N configurazioni.

2) Componenti della barra collettrice MCB

Gli elementi tipici di un gruppo sbarre MCB includono:

• Sezioni di sbarre collettrici dritte per la distribuzione di potenza lungo una fila di MCB
• Tappi terminali, coperture e marcatori per un'installazione sicura e completa
• Isolatori e interruttori automatici per segmentare e proteggere i circuiti
• Terminali del dispositivo (ad esempio, a gabbia sull'MCB) per un serraggio sicuro
• Accessori opzionali per sgancio di derivazione/sgancio remoto per interblocco di sicurezza

3) Principi di funzionamento delle sbarre collettrici

Una sbarra collettrice centralizza la distribuzione: l'energia entra in un punto, quindi si dirama verso più carichi. In caso di guasto, l'interruttore scatta e isola la sezione interessata. Funzioni principali:

• Conduzione: percorso a bassa impedenza dalla sorgente ai carichi
• Distribuzione: modo pulito e ripetibile per alimentare più circuiti
• Collegamento: un nodo comune per trasformatori, alimentatori e dispositivi
• Comportamento termico: la superficie della barra aiuta a dissipare il calore e a controllare l'aumento della temperatura

4) In che cosa le sbarre collettrici differiscono dagli altri conduttori elettrici?

Le sbarre collettrici sono conduttori rigidi, piatti o a forma di barra ottimizzati per alta densità di corrente, derivazioni rapide e layout ordinati all'interno dei quadri. Rispetto ai cavi flessibili e isolati, una barra collettrice offre un'impedenza inferiore e una migliore diffusione del calore, ma non è progettata per movimenti frequenti o curve strette. Utilizzare cavi dove sono richieste flessibilità o lunghe tratte; utilizzare le barre collettrici per una distribuzione compatta e ad alta corrente e per una costruzione pulita dei quadri.

5) Tipi di sbarre MCB

• 1P/2P/3P/4P (più 1P+N / 3P+N)
• Tipo di pin: i perni in rame si inseriscono direttamente nei terminali MCB per una configurazione molto rapida
• Tipo di pettine: profilo “a pettine” che alimenta molti dispositivi lungo una riga
• Lunghezza fissa: dimensioni di fabbrica per larghezze di pannello comuni
• Taglio su misura: rifinire in loco per adattarsi a layout personalizzati

6) Campi di applicazione delle sbarre collettrici

• Quadri di distribuzione degli edifici: suddivisione ordinata della potenza in ingresso in più circuiti
• Centri dati: consegna stabile e a bassa perdita a rack e carichi critici
• Assistenza sanitaria: alimentazione affidabile per sale operatorie e apparecchiature di terapia intensiva
• Macchinario industriale: binari interni dagli alimentatori principali alle unità e ai controlli
• Energie rinnovabili: Sezioni di combinatori fotovoltaici e sistemi eolici
• EV e stoccaggio stazionario: modelli leggeri e isolati o un barra collettrice della batteria per pacchi CC ad alta corrente

7) Barre collettrici MCB a perno vs. a forcella

• Installazione: il tipo a perno è in genere il più veloce; il tipo a forcella consente una facile rimozione/rilavorazione
• Conducibilità: entrambi sono efficienti; il tipo a pin spesso mostra una resistenza di contatto inferiore
• Caso d'uso: il tipo fork è utile quando i dispositivi hanno doppi punti di ingresso; il tipo pin è ampiamente universale
• Personalizzazione: il tipo a forcella può essere accorciato facilmente per campate parziali

8) Caratteristiche e classificazioni di sicurezza

I sistemi di sbarre MCB funzionano comunemente fino a 415 V con intervalli di corrente tipici di 50-80 A per barre a pettine/perni standard; i sistemi più grandi possono raggiungere 63-225 A a seconda della sezione trasversale e dei limiti di aumento della temperatura. Una tipica tenuta all'impulso nominale è 4 kVCon barre più grandi (ad esempio, 36 mm²), il cavo di rame pratico più grande è di circa 6 AWG (≈16 mm²) al terminal.

9) Lista di controllo per la selezione delle sbarre collettrici

• Capacità attuale: dimensioni per carico massimo e condizioni ambientali/di altitudine
• Tensione nominale: abbinare la tensione del sistema e il margine di sovratensione
• Resistenza al cortocircuito: assicurarsi che la barra e le terminazioni tollerino i livelli di guasto
• Pali e passo: seleziona 1P/2P/3P/4P, 1P+N/3P+N e la spaziatura corretta per il tuo marchio MCB
• Compatibilità: scegliere tipo pin or tipo forcella per adattarsi allo stile e al layout del terminale
• Ambiente: l'umidità, la temperatura e l'esposizione alla corrosione guidano la scelta dei materiali e dell'isolamento
  Durante la selezione e l'installazione, attenersi sempre ai dati del produttore e alle normative elettriche locali.

10) Vantaggi della barra di rame rispetto all'alluminio

A barra di rame Offre una maggiore conduttività, consentendo una sezione trasversale più piccola a parità di corrente e prestazioni di contatto eccellenti con un aumento di temperatura prevedibile. L'alluminio è più leggero e più conveniente per lunghe campate o strutture sensibili al peso, ma necessita di un'adeguata placcatura/preparazione della superficie e di terminali compatibili per mantenere una bassa resistenza di contatto. Scegliere in base a densità di corrente, spazio, peso, rischio di corrosione e budget.

11) Cos'è una barra di terra e quando viene utilizzata?

A barra di terra Fornisce un punto di terminazione dedicato per i conduttori di terra di protezione (PE). Semplifica la messa a terra, riduce l'impedenza verso la sorgente e contribuisce alla conformità alle normative. Utilizzatene uno ogni volta che più circuiti o involucri richiedono una barra di terra consolidata e chiaramente etichettata.

12) Nozioni di base sulla barra collettrice della batteria

A barra collettrice della batteria Collega celle o moduli in veicoli elettrici e sistemi di accumulo di energia. Deve trasportare elevate correnti continue con una resistenza molto bassa e un aumento di temperatura minimo. Specificare il materiale (spesso rame), la placcatura, lo spessore/larghezza, la disposizione dei fori, la distanza di isolamento e le distanze di fuga/isolamento in base alla tensione del pacco, alla corrente di ripple e ai limiti termici.

13) Criteri di qualità per le barre collettrici MCB

• Rame o alluminio ad alta conduttività con durezza e finitura controllate
• Isolamento robusto e resistente al calore (ad esempio, pellicole in PET/plastiche tecniche) con bordi puliti
• Aumento di temperatura verificato alla corrente nominale (ad esempio, 50-80 A comune; fino a 225 A nelle costruzioni più grandi)
• Conformità alle norme applicabili e alle direttive sulle sostanze soggette a restrizioni
• Resistenza meccanica (urti, vibrazioni) e basse emissioni elettromagnetiche
• Caratteristiche pratiche di installazione: opzioni di taglio a misura, tappi terminali, coperture protettive, marcatura chiara

14) Metodi di prova (messa in servizio e manutenzione)

• Ispezione visuale: cercare scolorimenti, sbavature, componenti hardware allentati o danni
• Prova di tensione: misurare la tensione di linea-neutro; la lettura dovrebbe essere vicina alla tensione di linea nominale
• Prova di continuità: una resistenza prossima allo zero tra la barra di distribuzione e i terminali del dispositivo indica un giunto solido
• Resistenza di isolamento: megger tra le fasi e verso terra: i valori devono essere conformi alle specifiche
• Resistenza di contatto: Test DLRO per confermare bassi mΩ nei punti imbullonati/bloccati
  Se la lettura risulta anomala, interrompere l'operazione e farla esaminare da un elettricista qualificato.

15) Nozioni di base sulla guida DIN e montaggio su guida DIN

A Guida DIN (ad esempio, top-hat da 35 mm) è la guida metallica standardizzata utilizzata per montare MCB, RCBO, alimentatori, relè e moduli di controllo all'interno degli involucri.
Dispositivi etichettati Montaggio su guida DIN Si agganciano direttamente alla guida, consentendo un'installazione e una manutenzione rapide senza fori o staffe personalizzate. (La copertura esclude intenzionalmente la "morsettiera per guida DIN" in base alle vostre esigenze.)

16) Specifiche rapide a cui puoi fare riferimento

• Sezioni trasversali: 8–16 mm² tipici per le barre collettrici MCB
• Lunghezze standard: 210 mm / 1000 mm / 1016 mm
• Correnti comuni: 50–80 A (barre a pettine/perni standard); fino a 63–225 A per sezioni più grandi
• Resistenza all'impulso: ~4 kV
• Materiali: barra di rame (conduttività più elevata), alluminio (leggera/economica)
• configurazioni: 1P, 2P, 3P, 4P, 1P+N, 3P+N; opzioni a perno e a forcella
