MORSETTIERA

Willele: produttore affidabile di morsettiere


Willele progetta e produce una gamma completa di connettore e blocco terminale per il collegamento elettrico e la distribuzione di energia. Da Tipi di guida DIN (JXB, EK, UK, UKH, MRK, EW) a tipi di barriera e vite (8T, LT, WU), i nostri prodotti garantiscono sicuro, durevole ed efficiente cablaggio tra sistemi industriali e commerciali.
Realizzato in plastiche PA ignifughe e inserti in ottone ad alta conduttivitàI morsetti Willele offrono un serraggio stabile, una facile installazione e una lunga durata.
Willele, apprezzato dagli ingegneri di tutto il mondo, offre soluzioni di connessione affidabili per ogni applicazione di potenza e controllo.

Richiedi subito un preventivo!

Conforme agli standard di sicurezza globali

Uso comune del MORSETTO

Connettore e blocco TERMINALE per GUIDA DIN

MORSETTIERA JXB
Morsettiera Willele SAK/JXB
Morsettiera per guida DIN

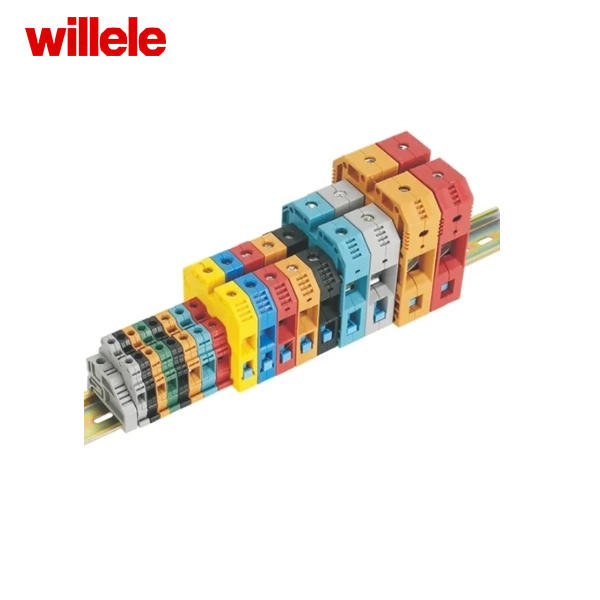

Morsettiera Willele MRK
blocco terminale willele uk
Connettore e blocco per guida DIN serie UK
blocco terminale willele uk

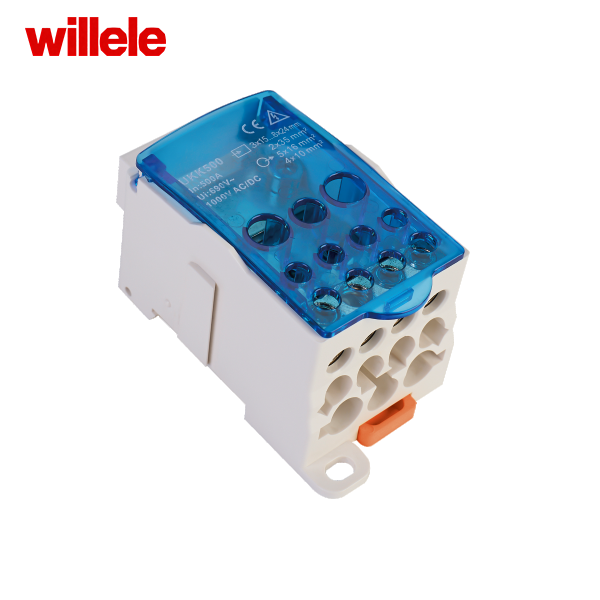

Blocco di distribuzione dell'alimentazione SERIE UKK
blocco terminale willele uk

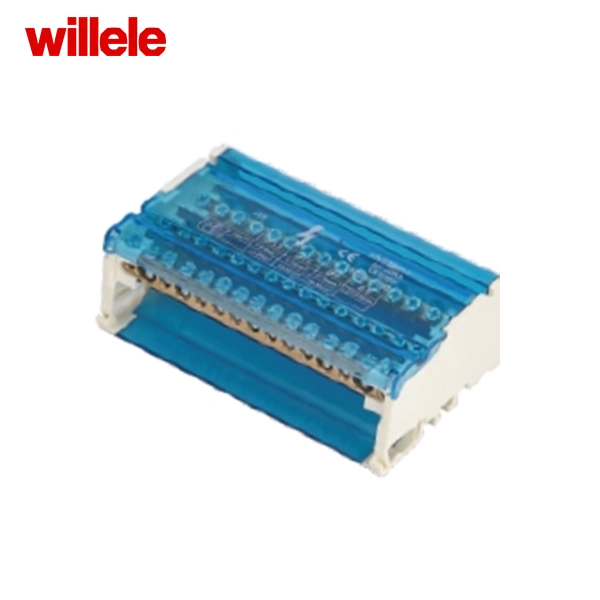

Blocchi di distribuzione modulari Willele WLB

Perché scegliere Willele

Willele progetta e produce affidabili connettori e morsettiere e connettori per cavi per la connessione elettrica e la distribuzione di energia. Dalle serie per guida DIN (SAK/JXB, MRK, UK/UKH, UKK, USLKG) ai tipi a barriera e a vite (LT, 8T, H, W(U)) e ai nostri connettori compatti di giunzione WLE, aiutiamo i quadristi a fornire sicuro, durevole ed efficiente cablaggio.

  • Qualità e conformità comprovate
    Costruiti con alloggiamenti in PA ignifugo e inserti in ottone ad alta conduttività, i prodotti Willele sono testati per la sicurezza e le prestazioni e vengono forniti per soddisfare le esigenze di conformità globale (ad esempio, documentazione UL/CE/RoHS/ISO disponibile su richiesta).
  • Portafoglio completo
    Un unico fornitore di connettori passanti, ad alta corrente, a doppio livello, con messa a terra PE, a coltello, blocchi di distribuzione dell'alimentazione (UKK) e connettori WLE a innesto/leva, oltre a marcatori, ponticelli e staffe terminali.
  • Innovazione guidata dall'ingegneria
    Le tecnologie a molla e a spinta garantiscono una forza di contatto costante, riducono i tempi di installazione e migliorano l'affidabilità in ambienti soggetti a vibrazioni.
  • Installazione rapida e pulita
    I modelli a scatto su guida DIN (TS35/TS15), la chiara codifica a colori, le opzioni di ponticelli preassemblati e le dimensioni compatte mantengono i pannelli puliti e facili da manutenere.
  • Servizio reattivo e valore
    Guida all'applicazione, file CAD, campioni e logistica rapida ti aiutano a selezionare e implementare la soluzione giusta:prestazioni di cui ti puoi fidare a costi competitivi.
OTTIENI IL CATALOGO COMPLETO
perché scegliere le sbarre Willele

Willele: produttore affidabile di morsettiere e connettori

Willele progetta e produce un portafoglio completo di Terminale Connettore e Blocco e connettori per cavi per il collegamento elettrico e la distribuzione di energia. Da Tipi di guida DIN (SAK/JXB, MRK, Serie UK, UKK, USLKG) a tipi di barriera e viti (LT, 8T, H, W(U)), e Connettori rapidi WLE (giunzioni push-in e compatte), aiutiamo i costruttori di quadri elettrici a fornire sicuro, durevole ed efficiente Cablaggio in sistemi industriali e commerciali. Gli alloggiamenti in PA ignifugo e gli inserti in ottone ad alta conduttività consentono un serraggio stabile, una facile installazione e una lunga durata.

Morsettiere a vite e a barriera

Morsettiera tipo Willele W(U) (12 poli) – Striscia di tipo filare per layout di cablaggio puliti e modulari.

Morsettiera tipo Willele LT – Morsetto a barriera, robusto morsetto a vite per un semplice cablaggio passante.

Morsettiera tipo Willele 8T (8 poli) – Barriera multicircuito; montaggio a pannello ordinato e compatto.

Morsettiera tipo H Willele (12 poli) – Striscia barriera ad alta densità per la terminazione organizzata del campo.

Connettori rapidi (serie WLE)

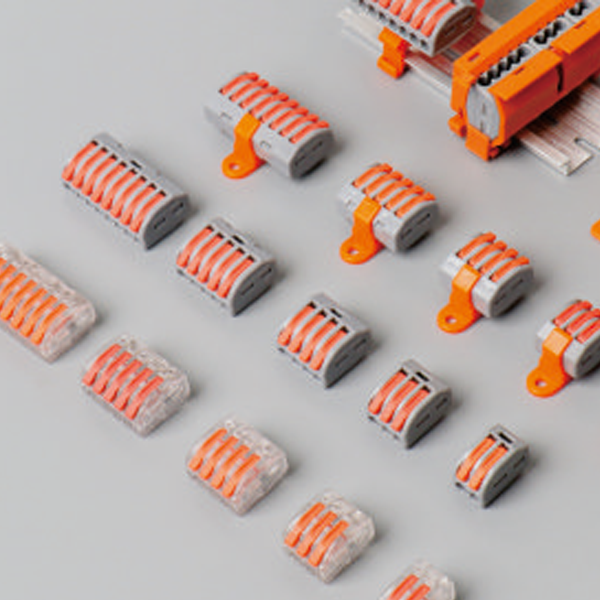

Connettori di giunzione compatti WLE – Connettori riutilizzabili azionati a leva per circuiti di illuminazione e scatole di giunzione.

Connettori a innesto rapido Willele serie WLE – Tecnologia a molla a inserimento rapido senza attrezzi per lavori rapidi sui mobili.

Connettore terminale per guida DIN

  • Connettore terminale e blocco Willele SAK/JXB – Serie classica di morsetti a vite per guida DIN per cablaggi di controllo generali.
  • Terminal MRK di Willele Connettore e blocco: terminali modulari per la realizzazione di pannelli strutturati.
  • Connettore e blocco terminale per guida DIN serie UK – Soluzioni con gabbia a molla per collegamenti resistenti alle vibrazioni.
  • Blocco di distribuzione dell'alimentazione serie UKK – Blocchi di distribuzione compatti e codificati a colori per una diramazione di energia pulita.
Morsettiera per guida DIN

Specifica il tuo morsetto e connettore

Automazione industriale, gestione degli edifici e HVAC, OEM di macchinari, quadri di distribuzione dell'energia, apparecchiature di commutazione e armadi di controllo generali.

Richiedi un preventivo adesso

Più di un produttore di morsettiere

Non spediamo solo hardware: ti aiutiamo a costruire cablaggio più sicuro e pulitoDalla selezione anticipata al supporto in loco, Willele fornisce risposte rapide, progettazione pratica e consegna affidabile, affinché il tuo pannello venga assemblato nei tempi previsti.

Consulenza di esperti Expert

Dai semplici passanti ai quadri più complessi, i nostri ingegneri valutano il carico, la classe di tensione, le dimensioni dei conduttori, gli standard e l'ambiente per specificare la famiglia più adatta (SAK/JXB, MRK, UK/UKH (a gabbia a molla), USLKG (PE) o i tipi di barriera LT/8T/H/W(U)), con gli accessori corrispondenti. Disegni, schede tecniche e riferimenti incrociati sono forniti.

UKK-blocco-di-distribuzione-1

Raccomandazioni per la selezione dei prodotti

Non sei sicuro di quale connettore e blocco terminale sia adatto? Condividi il numero di poli, la gamma di cavi, il tipo di guida (TS35/TS15) e le funzioni (doppio livello, sezionatore, messa a terra). Confermiamo i codici articolo esatti, le opzioni di ponticellamento/marcatura, i prezzi di reso e i tempi di consegna, in genere entro 12 ore.

Supporto logistico e di spedizione

Dalle pratiche di esportazione all'etichettatura e alla pallettizzazione dei cartoni, organizziamo trasporti affidabili con Incoterms flessibili. Garantiamo tempi di consegna chiari, tracciabilità e aggiornamenti proattivi per rispettare i tempi di consegna.

UKK-Distribution-Block-2

Orientamento e supporto

Durante l'installazione, forniamo consulenza sulla lunghezza delle strisce, sulla coppia di serraggio, sulla spaziatura dei morsetti terminali, sugli schemi di collegamento e marcatura e sul montaggio su guida DIN o a pannello. Per progetti più grandi, offriamo assistenza all'avviamento da remoto o assistenza in loco.

Conoscenza di Morsetti

Che cos'è un morsetto?

A morsettiera (chiamato anche a connettore terminale) è un dispositivo modulare che unisce i conduttori, fornisce punti di prova/etichettatura e mantiene i pannelli riparabili. Comune tipi di morsettiere includere morsetto di barriera (classico morsettiera a vite), morsettiera a gabbia a molla e morsetto a innesto, più varianti di funzioni come morsettiera a doppio livello, terminale di scollegamento del coltelloe tipi di messa a terra PE/terra. Vedi il nostro Guida al cablaggio e la fine della pagina FAQ.

Applicazioni principali
  • Pannelli di controllo, file di smistamento, MCC e armadi di distribuzione
  • Macchinari industriali e apparecchiature OEM; automazione degli edifici e HVAC
  • Terminazione I/O del processo, routing sensore/attuatore e punti di prova
  • Morsettiera per guida DIN layout su TS35 / TS15 rotaie per assemblaggio scalabile — scopri di più su Nozioni di base sulla guida DIN
Montaggio e guide

A morsettiera per montaggio su guida DIN si aggancia a binari standardizzati per layout rapidi e ripetibili. Scegli TS35 (35 mm) per la maggior parte dei pannelli o TS15 quando lo spazio è limitato; alcune strisce possono anche essere montate a pannello quando non vengono utilizzate le guide. Riferimento: Profili per guide DIN.

Tipi di morsetti: a barriera/a vite vs a molla/a inserimento
  • Barriera / Vite: ampia compatibilità con i fili e forte tenuta meccanica; ideale per il passaggio generale.
  • Gabbia a molla: forza di contatto costante in caso di vibrazioni con coppia minima; ideale per produzioni di grandi volumi.
  • Spingere dentro: inserimento senza attrezzi di conduttori preparati per il cablaggio più rapido dell'armadio.
Varianti funzionali
  • Morsettiera a doppio livello: due circuiti in un unico ingombro per aumentare la densità.
  • Terminale di scollegamento del coltello: isolamento visibile per test, controlli di loop o separazione sicura.
  • Altre opzioni: varianti con fusibile, test, diodo, inseribile e sensore/attuatore per diagnostica e protezione.
Messa a terra (PE) — Sicurezza e identificazione

Utilizzare morsetto di terra per collegare la terra protettiva. Un dedicato Morsetto PE (verde/giallo) garantisce un percorso a bassa impedenza verso la barra di terra, a volte chiamata terminale di terraPanoramica degli standard: UL 1059, IEC 60947-7-1.

Accessori — Ponti, marcatura e ritenzione
  • Ponticello del morsetto: distribuisce i potenziali comuni senza cablaggio aggiuntivo.
  • Striscia marcatrice per morsettiera: mantenere tracciabili i circuiti; abbinare gli ID ai tag schematici.
  • Morsetto terminale (staffa terminale): bloccare la fila sulla rotaia per evitare spostamenti dovuti a vibrazioni/tiro del cavo.
Come selezionare il morsetto giusto

Utilizzare questa rapida lista di controllo per selezione del blocco terminale prima di ordinare:

  • Stile del morsetto: barriera/vite per versatilità; gabbia a molla o a inserimento per velocità e resistenza alle vibrazioni.
  • Funzionalità: passante, doppio livello, disconnessione del coltello, test/fusibile o messa a terra PE.
  • Montaggio: TS35 contro TS15; guida DIN modulare vs. striscia di montaggio a pannello.
  • Etichettatura e distribuzione: piano ponticello del morsetto posizioni e striscia di segnalazione schema; aggiungere un morsetto terminale.
  • Conformità e documenti: richiedere i file UL/CE/RoHS; conservare le note di installazione insieme alla scheda tecnica.

Suggerimenti per il dimensionamento (gamma di fili, valutazione attuale, lunghezza della striscia, coppia) appaiono nel FAQ.

Specifiche, standard e sicurezza
  • Valutazioni: valutazione attuale e la tensione dipendono dal modello e dalle dimensioni del conduttore: verificare sempre nella scheda tecnica.
  • Materiali: alloggiamenti in PA ignifugo; barre di corrente in rame/ottone per bassa resistenza e durata.
  • Punti di prova: molti blocchi includono porte integrate per la messa in servizio e la manutenzione.
  • Ambiente: scegliere lo stile del morsetto in base alle vibrazioni, alla temperatura e alla strategia di manutenzione.
Migliori pratiche di cablaggio per morsettiere
  • Spelare fino alla lunghezza specificata e posizionare completamente il conduttore; vedere la scheda tecnica lunghezza della striscia per il morsetto.
  • Stringere alla coppia consigliata coppia del morsetto ed eseguire un test di trazione leggera.
  • Utilizzare la cavità e la ghiera della dimensione corretta; evitare di raddoppiare la quantità, a meno che non sia esplicitamente consentito.
  • Pianificare in anticipo i collegamenti e la marcatura: posizionare i ponticelli e applicare le strisce di marcatura in modo che corrispondano allo schema.
  • Ricontrollare la tenuta dopo la prima messa sotto tensione o esposizione alle vibrazioni; chiudere eventuali coperchi o schermi dopo la prova.
Leggi le FAQ Contattaci per la tabella della coppia e della lunghezza della striscia

Domande frequenti sui morsetti

Come scelgo un morsetto? (selezione del morsetto)
Iniziare con la funzione del circuito (passante, doppio livello, scollegamento, PE), quindi abbinare la gamma e il percorso dei cavi. Per selezione del blocco terminale prendere in considerazione dimensionamento della morsettiera contro la finestra del filo della scheda tecnica e confermare il richiesto dimensione del filo per il morsetto comprese le dimensioni della ghiera, se utilizzata. Scegli la tecnologia di serraggio più adatta alla tua configurazione (barriera/vite per flessibilità; gabbia a molla o a pressione per velocità) e verifica accessori come ponticelli, marcatori e morsetti terminali.
Di quale tensione e corrente ho bisogno? (valori nominali e conformità)
Migliori tensione nominale del morsetto e valutazione attuale dipendono dalle dimensioni del conduttore, dal tipo di morsetto, dai limiti di sovratemperatura e dal gruppo di installazione. Utilizzare la tabella dei prodotti per confrontare la classificazione rispetto alla sezione trasversale del filo e al numero di poli adiacenti caricati. Per i documenti normativi, richiedere la documentazione UL/CE/RoHS al nostro team o consultare Panoramica UL 1059.
Quale lunghezza di striscia e coppia dovrei usare? Posso montare la striscia su guida DIN o con viti?
Seguire le raccomandazioni della scheda tecnica lunghezza della striscia per il morsetto in modo che il conduttore sia completamente posizionato sotto la piastra di pressione. Serrare alla coppia specificata coppia del morsetto ed eseguire un test di trazione leggera. La maggior parte delle famiglie supporta il montaggio su guida DIN su TS35/TS15; le viti a pannello sono preferibili per i siti soggetti a urti intensi: entrambe le opzioni sono valide, ovvero montaggio su guida DIN o a vite, se confermato dalle note di installazione. Per una rapida lista di controllo, vedere Guida al cablaggio.
Come si usa correttamente un ponticello e un marcatore per morsettiera?
A ponticello del morsetto collega i blocchi adiacenti per condividere un potenziale comune; pianifica le posizioni dei ponticelli per ridurre al minimo il cablaggio incrociato ed etichettali sullo schema. Applicare un marcatore del morsetto che rispecchia la denominazione del tag (ad esempio, X1:1-X1:20), in modo che la messa in servizio e la risoluzione dei problemi rimangano tracciabili. Bloccare la riga con morsetti terminali dopo aver verificato la continuità.
Quando dovrei usare un morsetto di terra? (Cablaggio del morsetto PE)
Utilizzare morsetto di terra per collegare la terra di protezione per involucri metallici, schermature dei cavi e PE di alimentazione in ingresso. Per Cablaggio del morsetto PE, selezionare terminali verdi/gialli con messa a terra certificata alla rotaia o a un bus PE dedicato, mantenere i conduttori PE il più corti possibile e verificare la continuità dal dispositivo al punto di messa a terra principale in base al codice del sito.
TS35 vs TS15: quale guida dovrei scegliere? (dimensioni dei morsetti per guida DIN)
TS35 (35 mm) offre l'ecosistema più ampio e una maggiore stabilità meccanica; sceglilo per la maggior parte degli armadi e delle sezioni di potenza. TS15 (15 mm) è compatto per dispositivi con vincoli di spazio. Abbina il profilo del piede e dimensioni dei morsetti per guida DIN in base allo spazio disponibile; utilizzare guide seghettate o placcate per un collegamento affidabile, in particolare attorno ai terminali PE.
Quale morsetto funziona meglio in caso di vibrazioni? (gabbia a molla o a vite in caso di vibrazioni)
In ambienti industriali con frequenti urti o cicli termici, le tecnologie a molla mantengono la forza di contatto senza una nuova coppia periodica. Ecco perché gabbia a molla contro vite in vibrazione In genere, si preferisce la tecnologia a molla o a inserimento per affidabilità e velocità. I ​​morsetti a vite rimangono eccellenti quando i tipi di filo variano notevolmente o quando sono previste frequenti riterminazioni.
I morsetti necessitano di manutenzione? Come si usa un punto di prova?
I modelli a molla e a inserimento sono efficaci senza manutenzione in condizioni di servizio normali. I tipi di vite potrebbero richiedere una verifica periodica in base alle pratiche del sito. Molte famiglie includono un punto di prova del morsetto; inserire la sonda o la spina secondo la scheda tecnica per misurare la tensione, l'integrità del circuito o la corrente senza rimuovere i conduttori.

Richiedi un preventivo personalizzato per un morsetto

WILLELE fornisce OEM/ODM blocchi terminali secondo le tue specifiche — Morsettiera per guida DIN (TS35/TS15), barriera/vite e gabbia a molla/spingere dentro opzioni, a due livelli, coltello-disconnessionee PE terraIndicaci la dimensione del filo e valutazione attuale, numero di pali, tipo di rotaia, più accessori (ponticello del morsetto, striscia di segnalazione, morsetto terminale). Campionamento rapido e tempi di consegna stabili.
